Hallo Leute,

hier mal eine umfassende Anleitung, wie man die Vergaser für die Reinigung in einem Ultraschallbad richtig zerlegt:

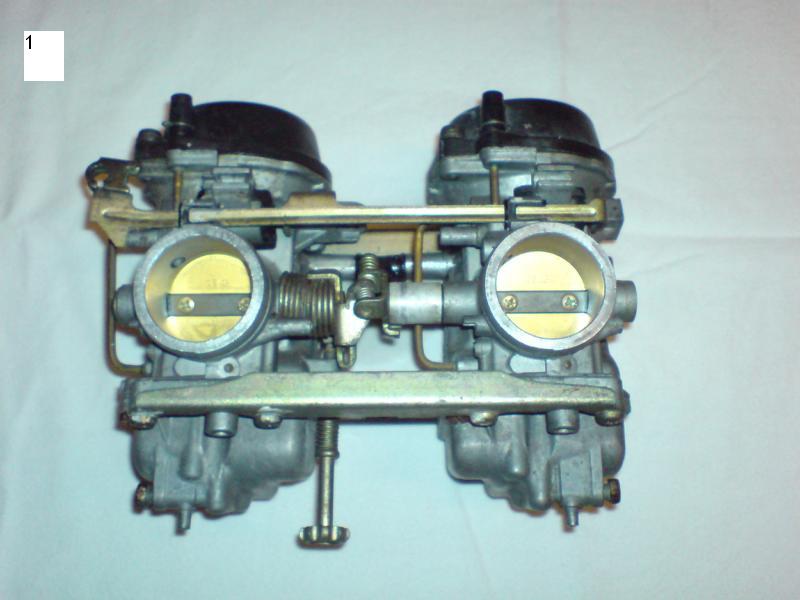

Bild 1: Vergaser ausgebaut und außen gereinigt (Bremsenreiniger oder Benzin und Pinsel)
Anhang 9632

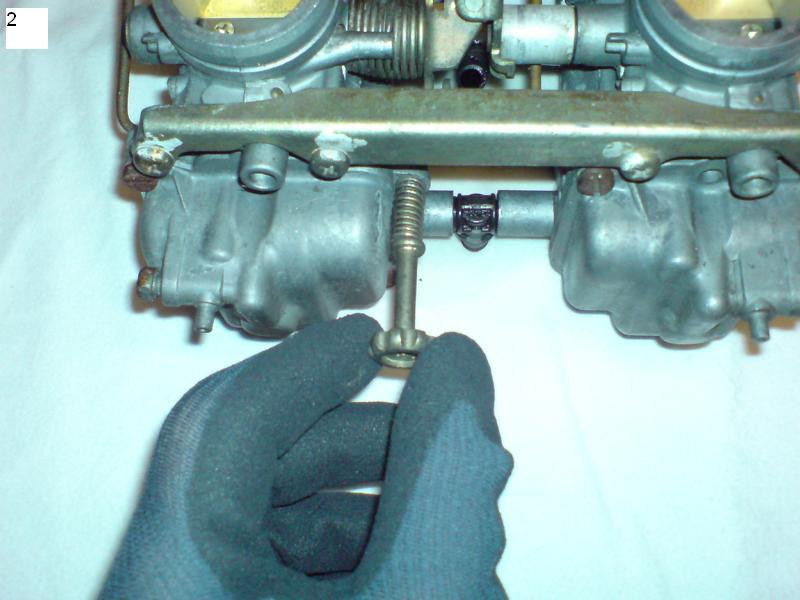

Bild 2: Regulierschraube für Standgas herausschrauben
Anhang 9633

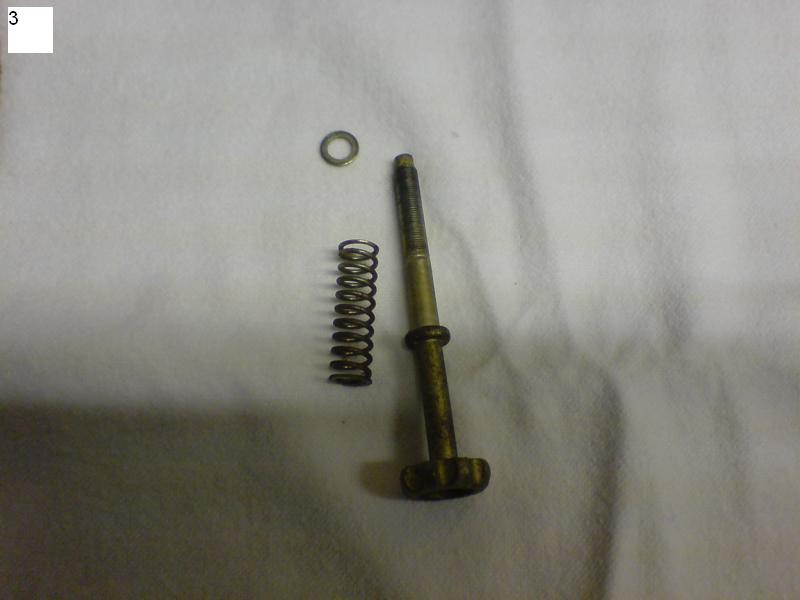

Bild 3: Auf der Regulierschraube steckt eine Feder und eine Scheibe
Anhang 9634

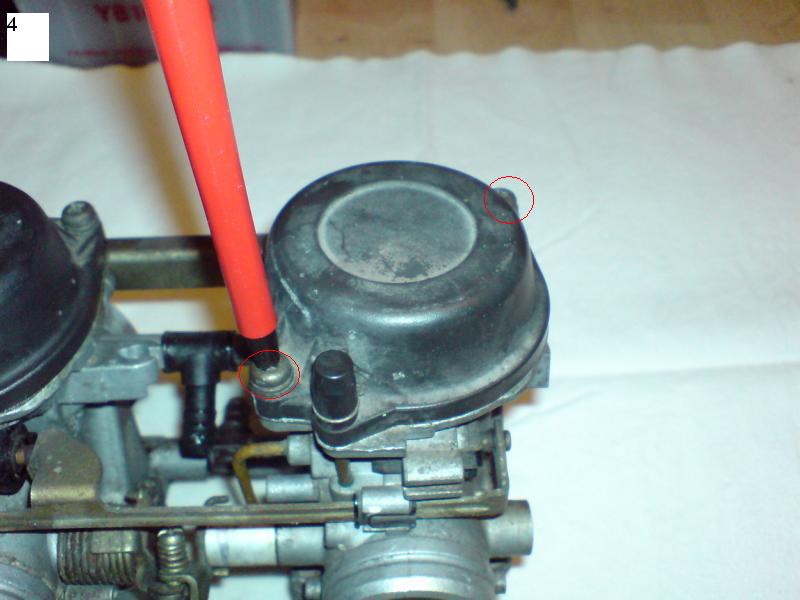

Bild 4: Kreuzschlitzschrauben der Vergaserdeckel lösen, beim herausdrehen der zweiten Schraube Deckel festhalten
(Kreuzschlitzschraubendreher PH2)
Anhang 9635

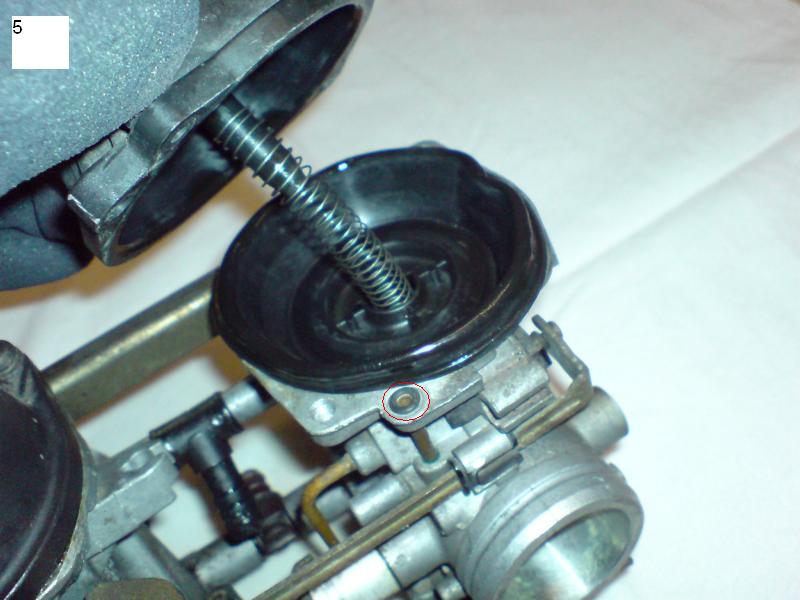

Bild 5: Deckel vorsichtig abheben, dabei auf den Dichtring vom Synchronanschluss achten (roter Kreis im Bild)
Anhang 9636

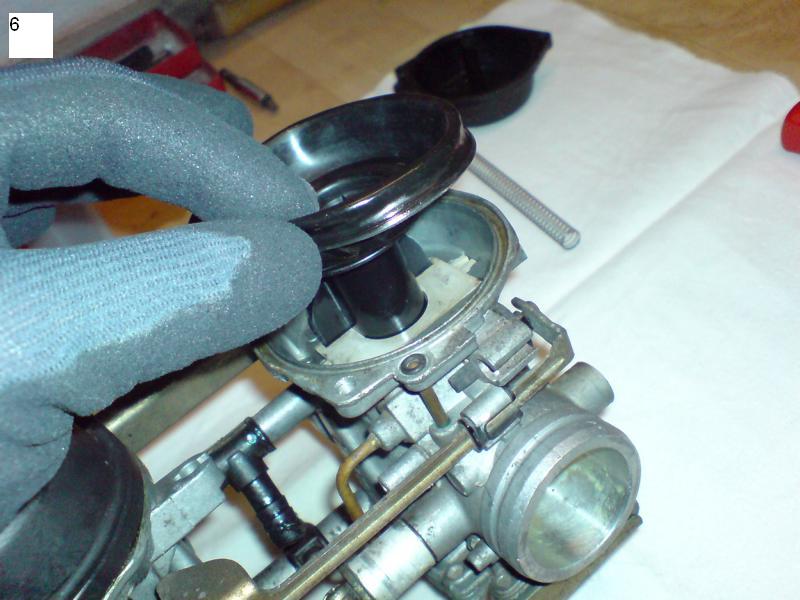

Bild 6: Schieber vorsichtig nach oben herausziehen
Anhang 9637

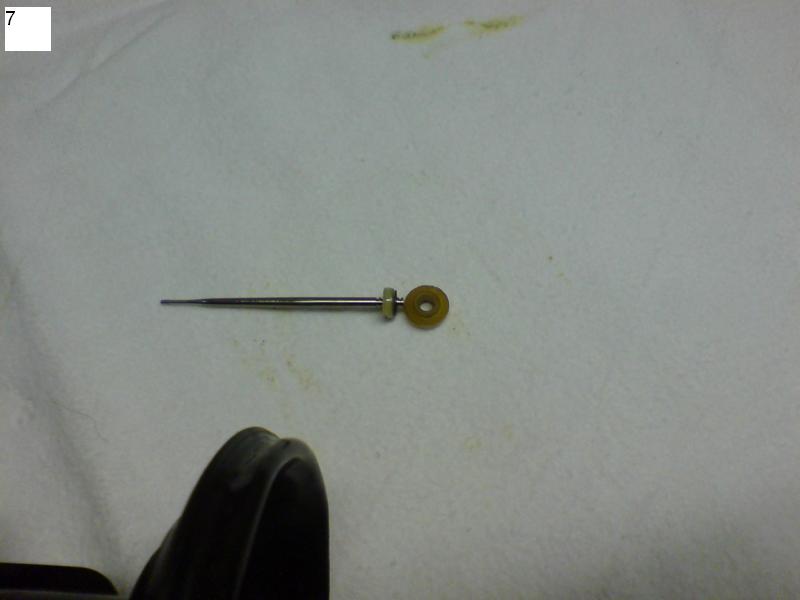

Bild 7: Schieber herumdrehen und die Nadel herausfallen lassen, Reihenfolge (von unten) muss sein Nadel, Nylonscheibe, Clip, Kunststoffscheibe.
Anhang 9638

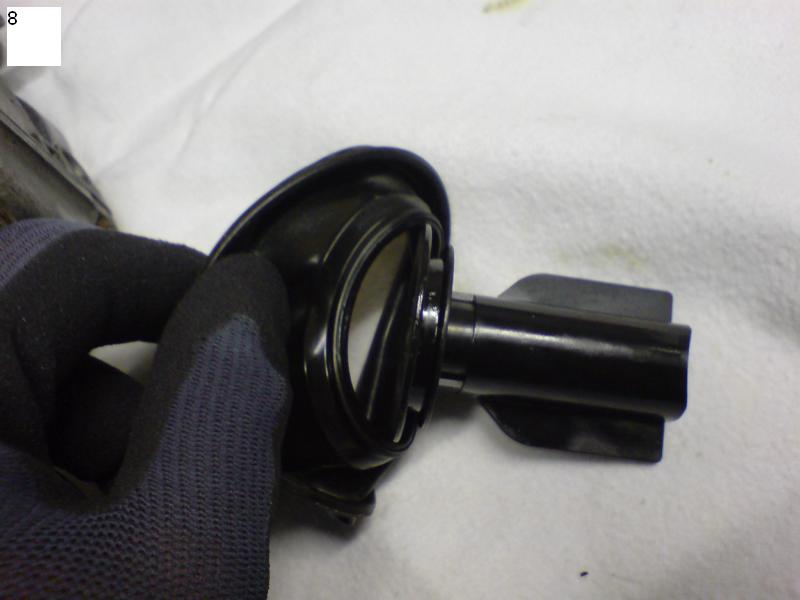

Bild 8: Membrane vorsichtig vom Schieber entfernen
Anhang 9639

Dann alles genau so auf der anderen Seite

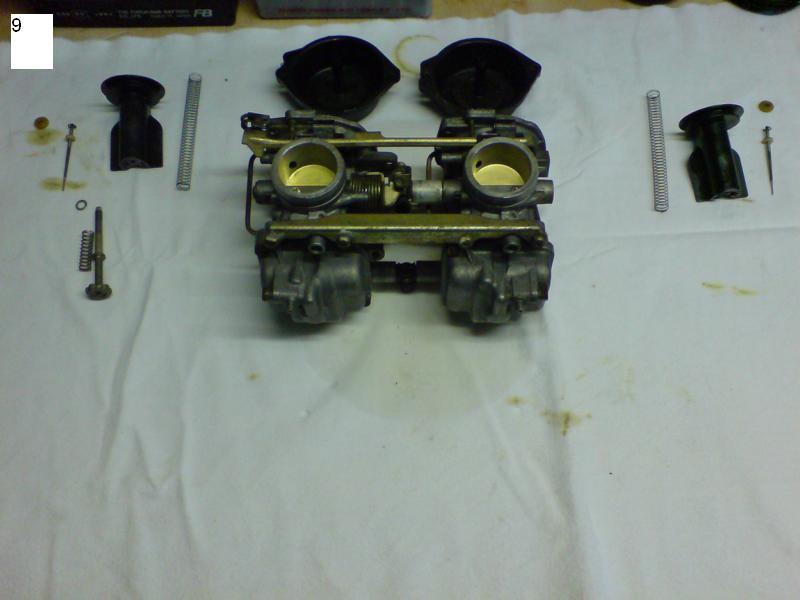

Bild 9: Zwischenstand
Anhang 9640

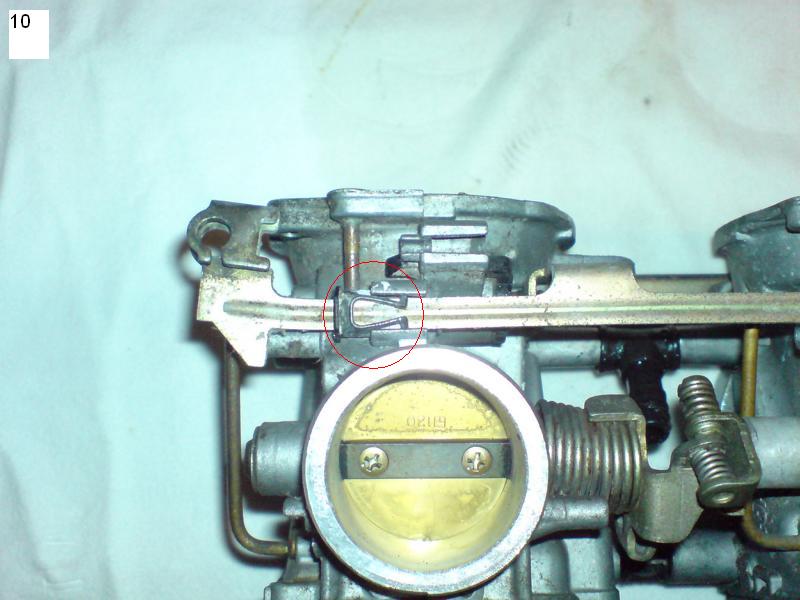

Bild 10: Klammern vom Chokeschlitten zusammendrücken und seitlich wegschieben (auf beiden Seiten)
Anhang 9641

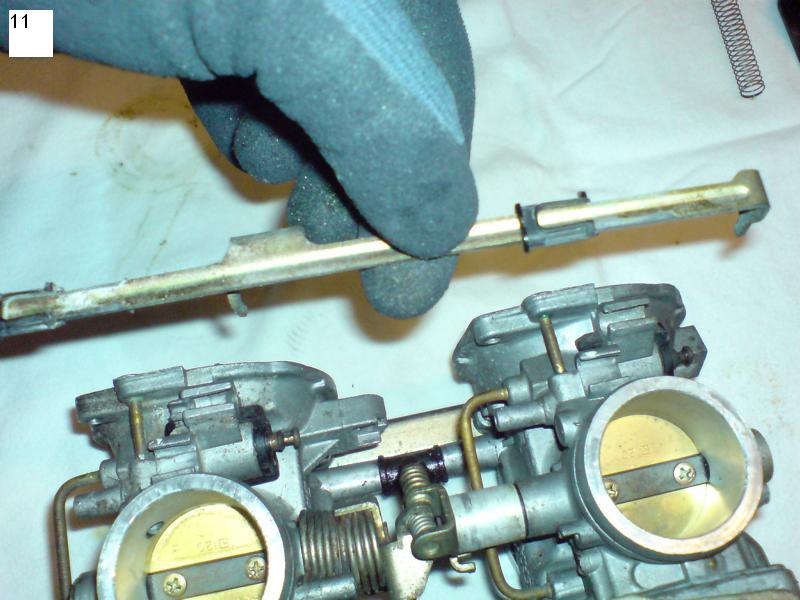

Bild 11: Chokeschlitten nach oben wegziehen (wenn Vergaser auf Ansaugseite liegt)
Anhang 9642

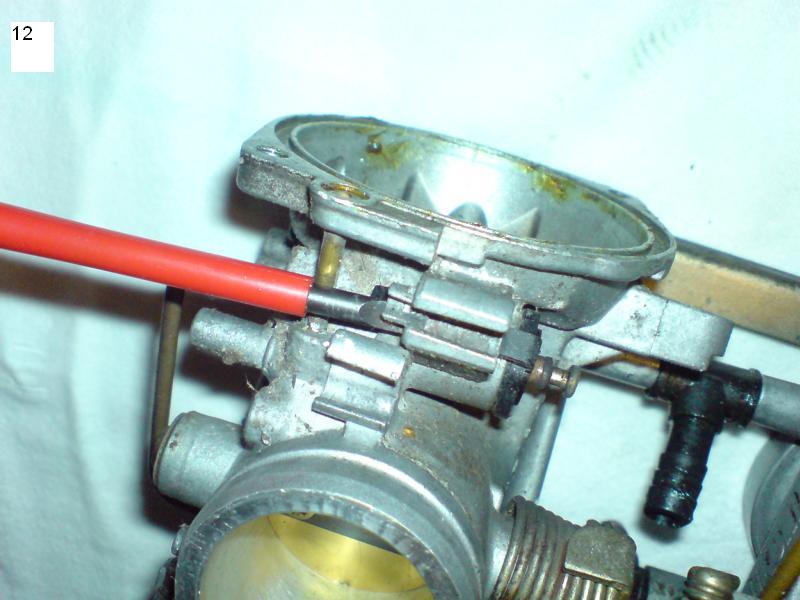

Bild 12: Verriegelung vom Choke lösen (beide Seiten)
Anhang 9643

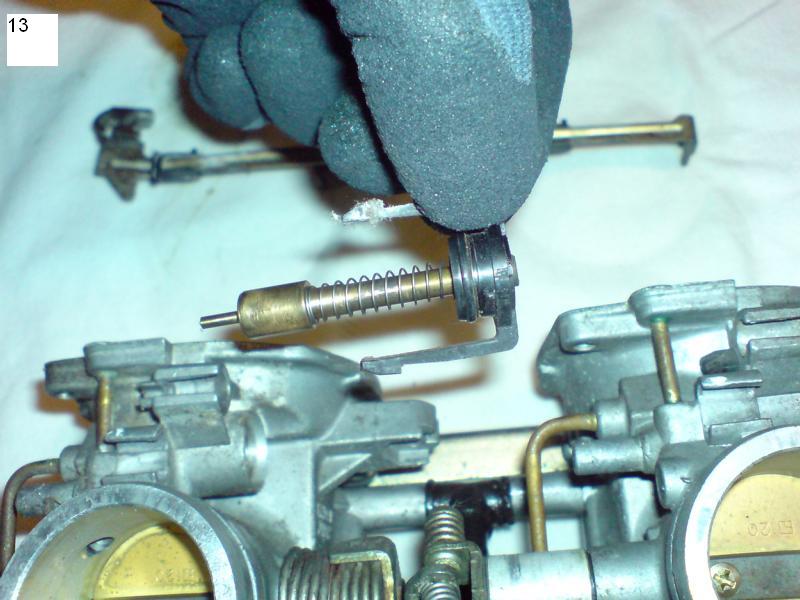

Bild 13: Choke herausziehen (beide Seiten)
Anhang 9644

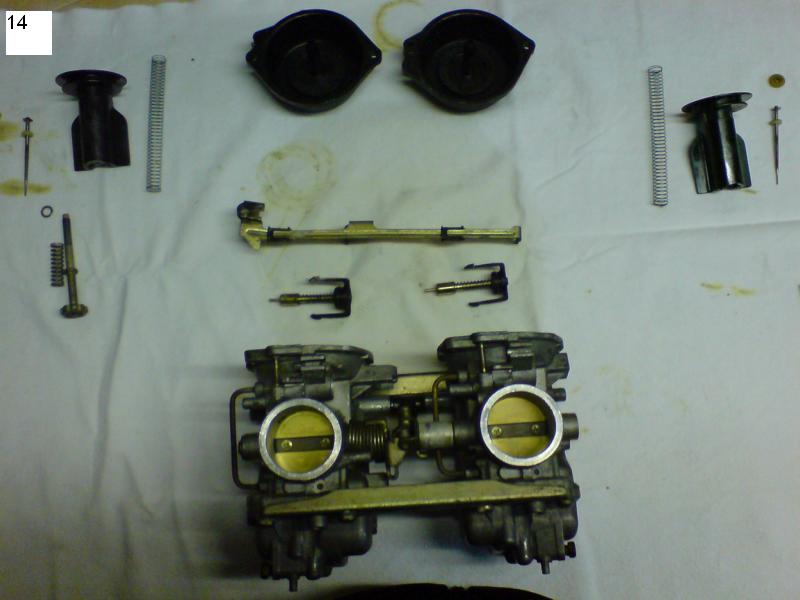

Bild 14: Zwischenstand
Anhang 9645

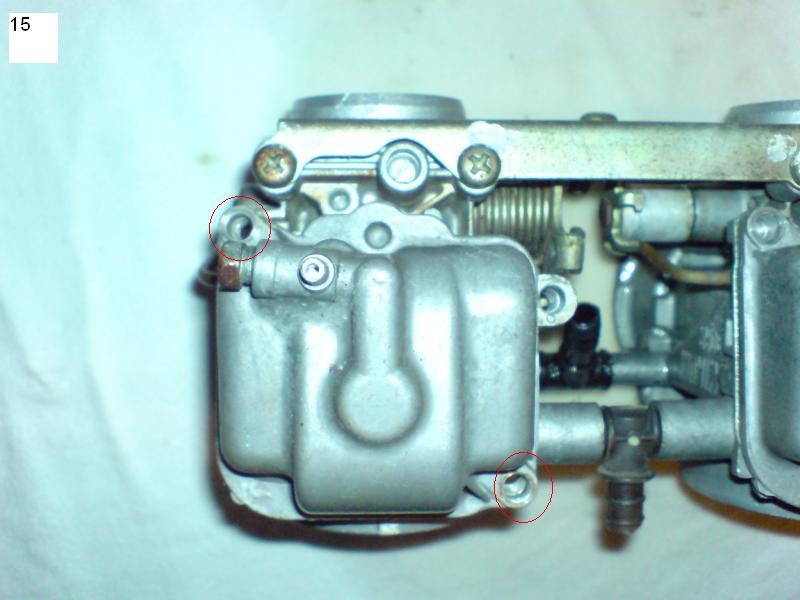

Bild 15: Schrauben der Schwimmerkammern lösen (Kreuzschlitzschraubendreher PH2)
Anhang 9646

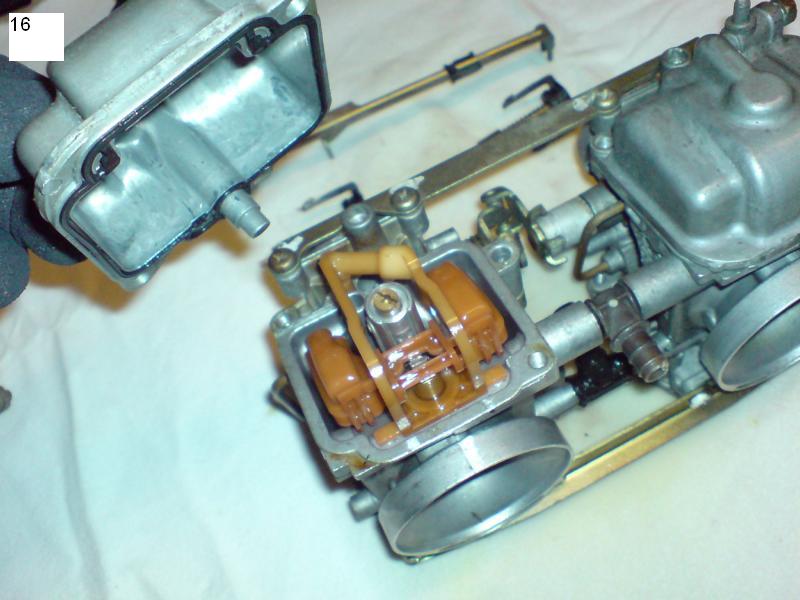

Bild 16: Deckel von Schwimmerkammer abheben
Anhang 9647

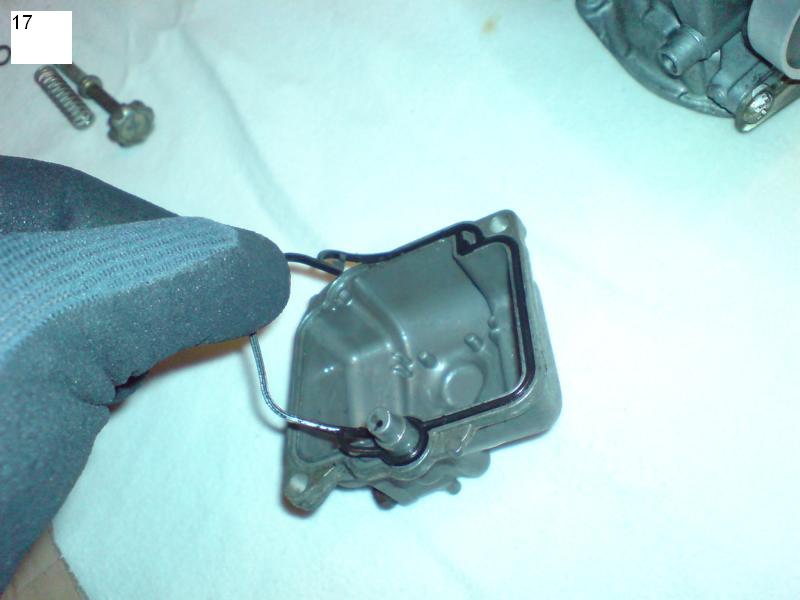

Bild 17: Dichtung aus Schwimmerkammerdeckel entfernen
Anhang 9648

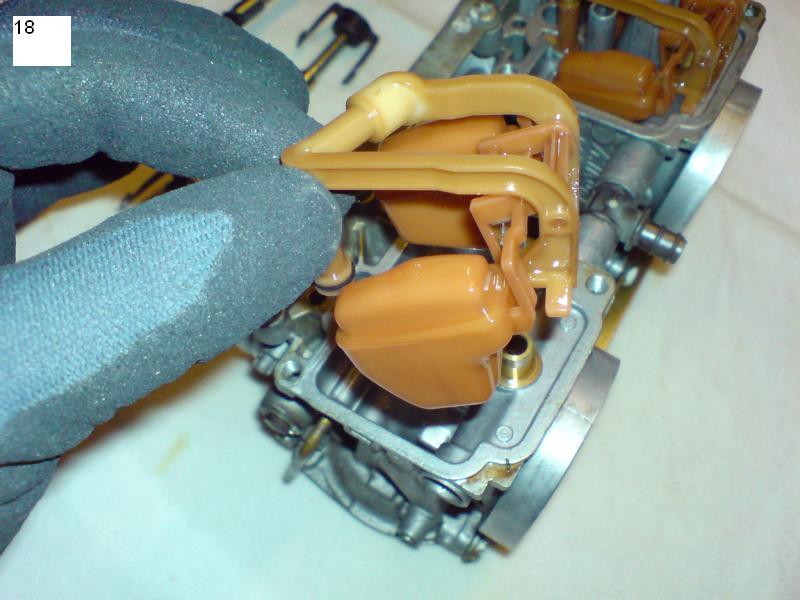

Bild 18: Schwimmer vorsichtig abziehen, ist nur gesteckt, auf Schwimmernadelventil achten
Anhang 9649

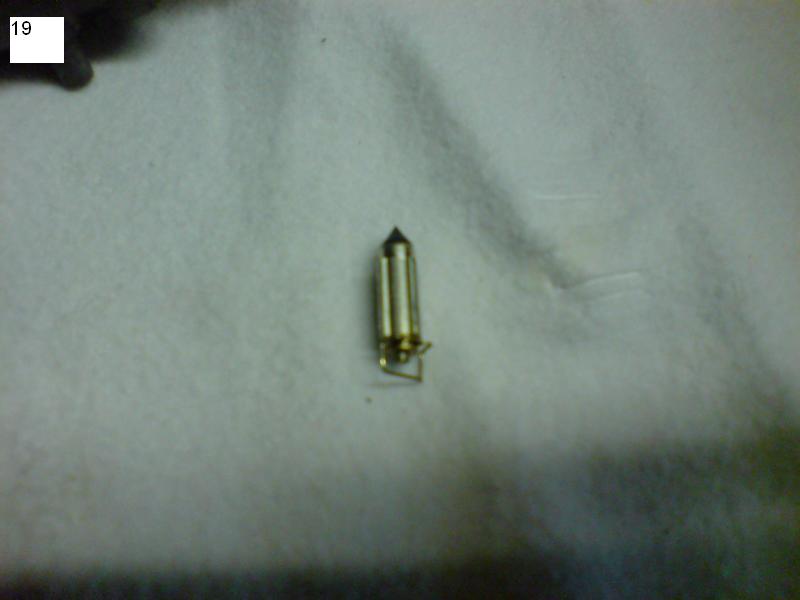

Bild 19: Schwimmernadelventil vom Schwimmer entfernen (hängt nur dran)
Anhang 9650

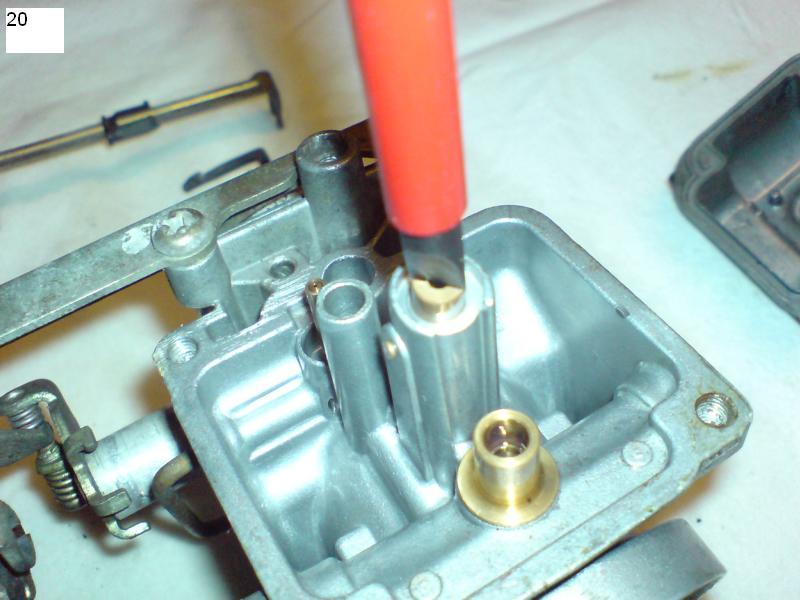

Bild 20: Hauptdüse herausschrauben (Schlitzschraubendreher 6,5mm)
wenn rechts und links unterschiedliche Düsen drin sind, bitte notieren!!!
Anhang 9651

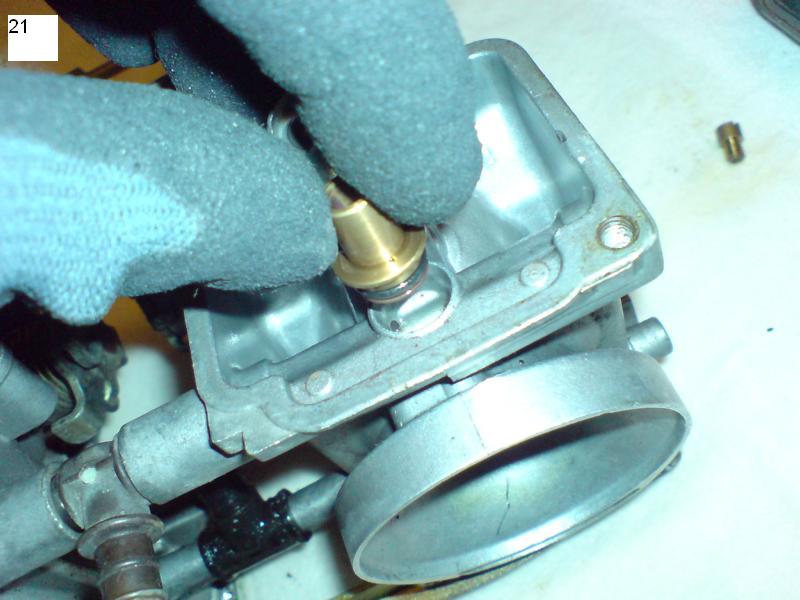

Bild 21: Kraftstoffzufluss herausziehen (ist nur gesteckt)
Anhang 9652

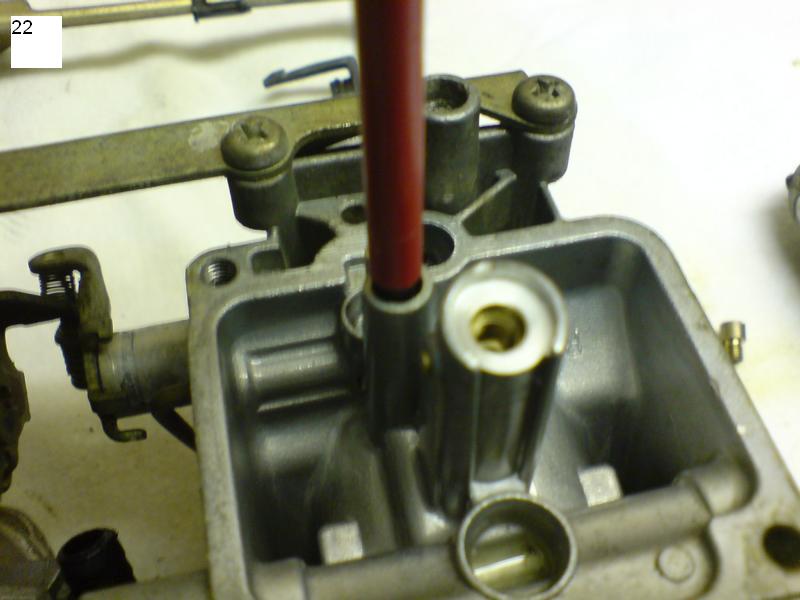

Bild 22: Leerlaufdüse herausschrauben (Schlitzschraubendreher 4mm)
Anhang 9653

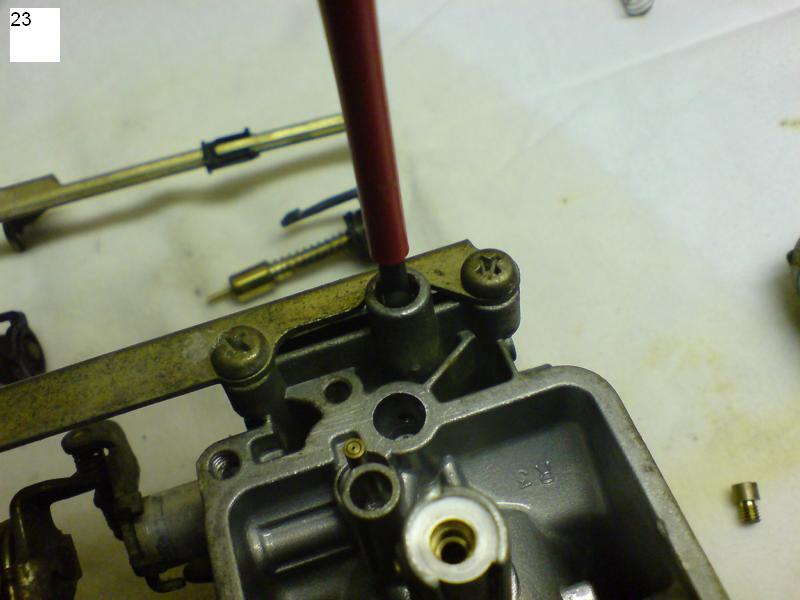

Bild 23: Leerlaufluftschraube herausdrehen (Schlitzschraubendreher 4mm)
Anhang 9654

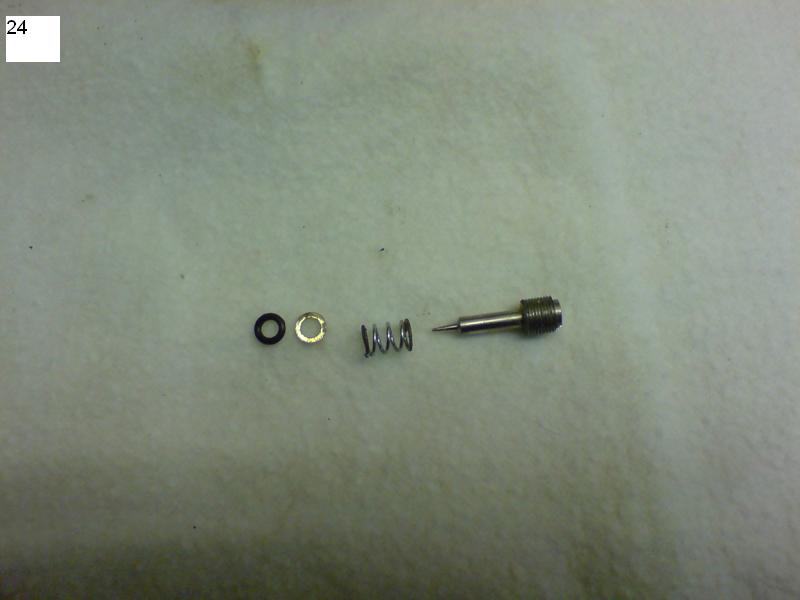

Bild 24: Auf der Leerlaufluftschraube stecken Feder, Scheibe, Dichtring. Eventuell den Vergaser vorsichtig auf die Unterlage klopfen, um diese herauszubekommen
Anhang 9655

Wieder auch alles auf der anderen Seite

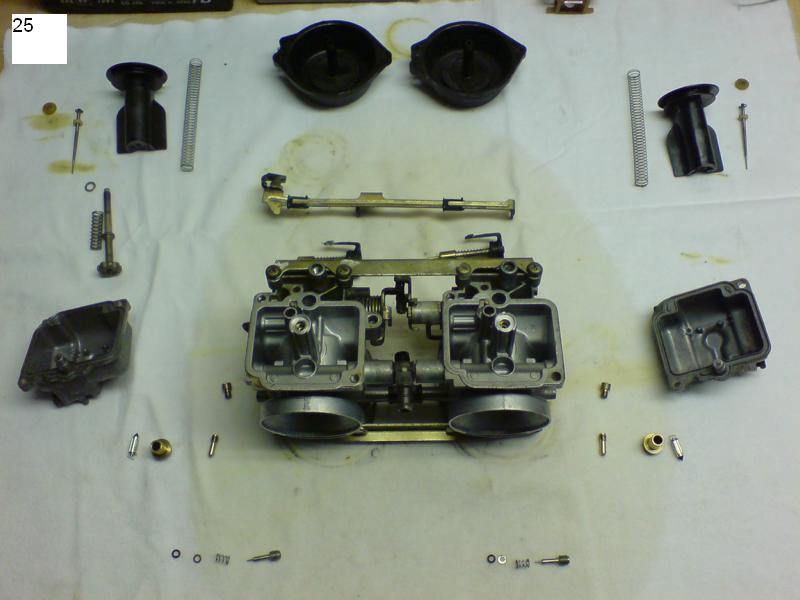

Bild 25: Fertig:-D
Anhang 9656


Bitte denkt daran, eine saubere Arbeitsunterlage zu nutzen, ein saugfähiges Tuch nimmt auch noch die eine oder andere Pfütze Benzin auf, die während der Demontage immer mal noch herausschwappt...

Gruß Ric

Nicht ins Ultraschallbad kommen:

-Schwimmer
-Dichtung Schwimmerkammer
-O-Ringe (Synchronanschluss) unterm Deckel
-Membrane
....Die Schrauben können aber müssen nicht....


Hier gibt es auch ein ausführliches Erklärvideo!
