14.07.2012, 15:52:01
|
#1 |
|
Benutzer
Registriert seit: 30.01.2009
Beiträge: 91
|
Hilfe, wo das Kabel anschließen!?

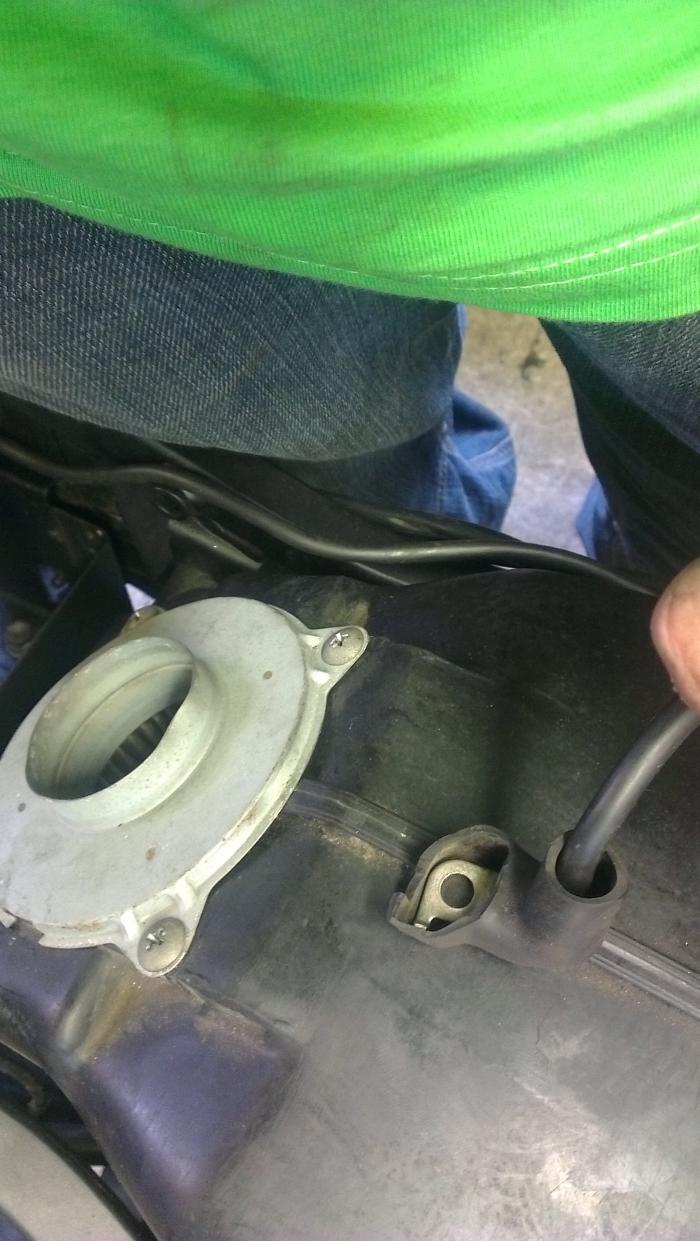

Hallo zusammen, ich baue grad eine Gs zusammen habe die Elektrik auch soweit fertig aber ich habe noch ein Kabel wo ich nicht weiß wo ich es anschließen muss. Weiß jemand wo ich es anschließen muss?! Schonmal Danke im voraus. Das Kabel kommt aus dem Motor wenn ich es richtig gesehen habe
gruß
__________________
GS Teile zum Verkauf |
|
|
|
14.07.2012, 16:19:50
|
#2 |
|
Super-Moderator
Registriert seit: 16.08.2006
Ort: Schifferstadt/Pfalz
Alter: 63
Beiträge: 10.720
Baujahr: 1995
Kilometer: 66666
|
Oh Mann, setz mal deinen Luftfilter richtig. Die Aussparung am linken Bildrand hat einen Grund, die sollte bei 12:00 Uhr über dem Wulst des Luftfilterkastens liegen. So zieht sie da Luft neben dem Luftfilter rein.
Zu deinem Kabel: Wenn man den Steckanschluss sehen würde, wäre die Zuordnung einfacher. Außerdem, so viele Kabel kommen nicht aus dem Motor. Da gibts nur die Zündung, das Kabel von der Lichtmaschine und das Kabel zum Starter. Die Stecker passen auch nur an einem Gegenstück. Also einfach suchen wo es passt, irgendwo muss ja ein loser Stecker herumbaumeln.
__________________
 Man sollte es so oder so nicht übertreiben.
|
|
|
|
|
14.07.2012, 17:44:34
|
#3 |
|
Erfahrener Benutzer
Registriert seit: 29.10.2007
Ort: zw.Magdeburg und Berlin
Alter: 42
Beiträge: 1.071
Baujahr: 2000
Kilometer: :)
|
Wenn Du drauf sitzt, rechts am Rahmen,wo die Sicherung sitzt.Weiß grad nicht wofür es ist,aber laut derr Klemmung kommt es da hin.
__________________
Schon bevor ich ihn anfuhr, war ich davon überzeugt, dass dieser alte Mann nie die andere Straßenseite erreichen würde. |
|
|
|
|
14.07.2012, 19:43:00
|
#4 |
|
Erfahrener Benutzer
Registriert seit: 06.12.2010
Ort: 83527 Haag
Alter: 26
Beiträge: 4.738
Baujahr: 1989
|
Das ist das Starterrelais, da wird der dran fest geschraubt, aber warum ist der auf der Airbox? Normalerweise kommt der von unten aus dem Anlasserdeckel und geht unter der Airbox nach hinten....
__________________
Das GS Wikipedia mit vielen Anleitungen und Bildern. -> www.gs-500.info Hebamme und Entwicklungshelfer geiler Moppeds |
|
|
|
|
15.07.2012, 08:49:24
|
#5 | |
|
Erfahrener Benutzer
Registriert seit: 29.10.2007
Ort: zw.Magdeburg und Berlin
Alter: 42
Beiträge: 1.071
Baujahr: 2000
Kilometer: :)
|
Zitat:
 Aber die richtige Pos.wußt ich noch
__________________
Schon bevor ich ihn anfuhr, war ich davon überzeugt, dass dieser alte Mann nie die andere Straßenseite erreichen würde. |
|
|
|
|
|
15.07.2012, 08:52:17
|
#6 |
|
Erfahrener Benutzer
Registriert seit: 06.12.2010
Ort: 83527 Haag
Alter: 26
Beiträge: 4.738
Baujahr: 1989
|
es gibt ja nur zwei Anschlüsse, und auf dem anderen ist das rote angeschraubt.
