Drosselung von Alpha - made bei bloodangel


Vielen Dank an Bloodangel für diese Einbauanleitung

Alphatechnik Drossel Ein und Ausbau


Was wir brauchen:
Werkzeug , Alphatechnik Drossel, das Bike
Zeit ca. 30 Min

Anhang 10240

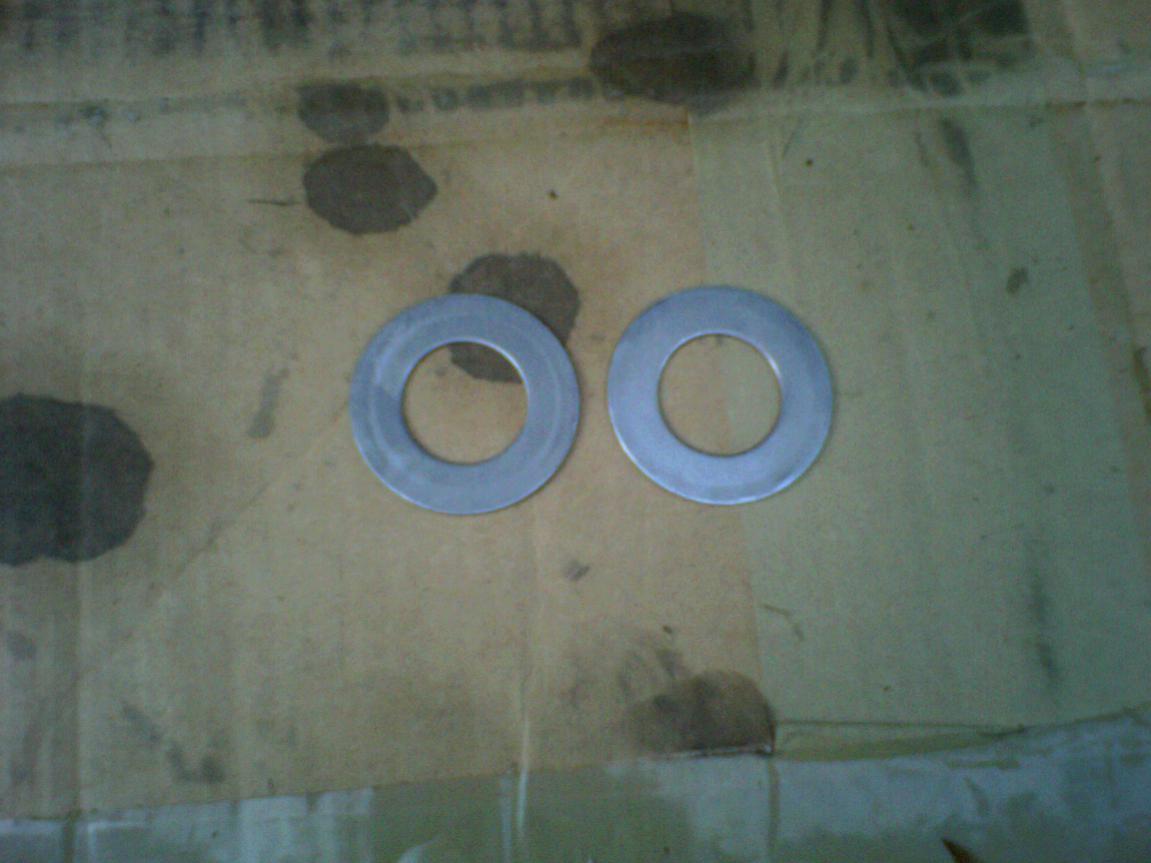

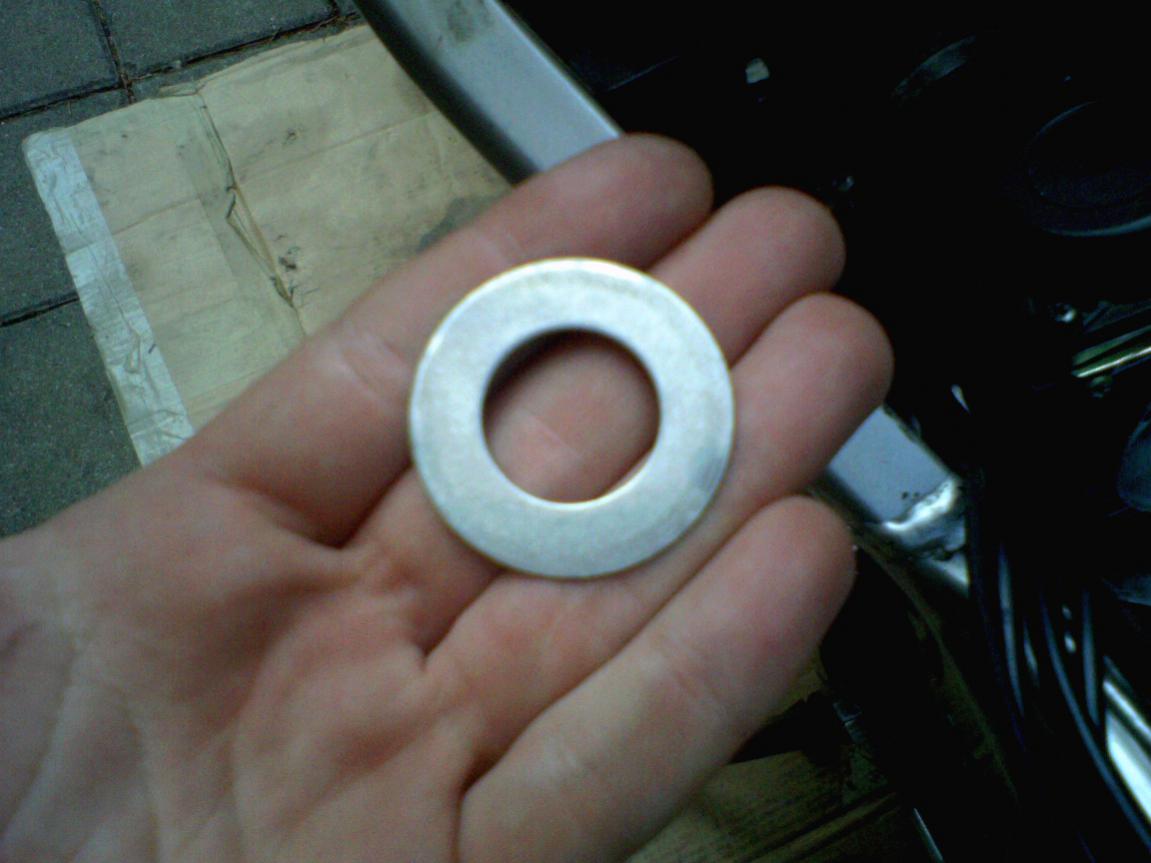

Die Drossel

Anhang 10254

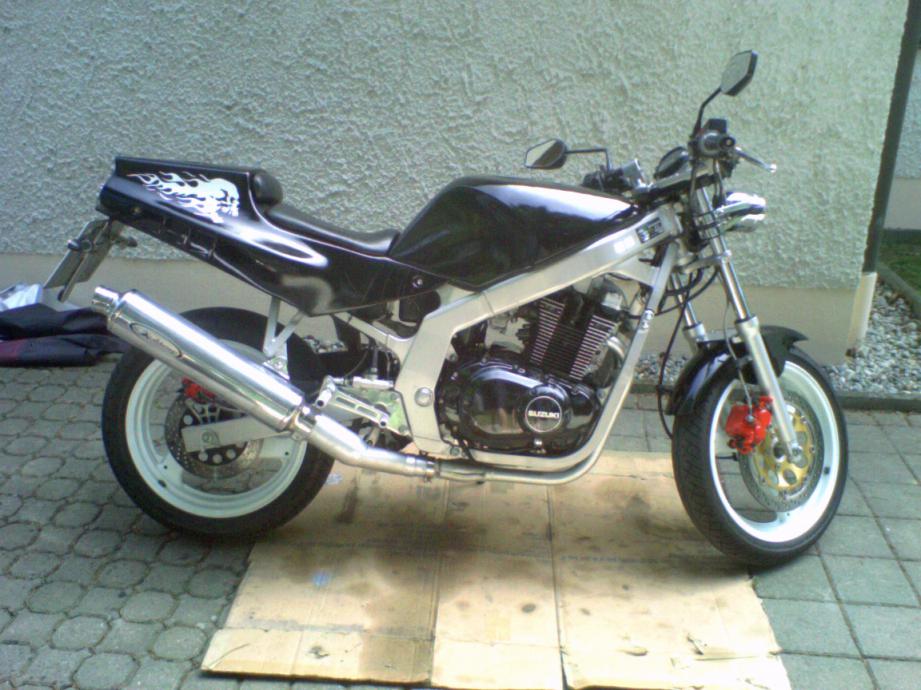

1. Wir müssen das Heck abmontieren

Anhang 10241


2. Wir entfernen den Tank
(Nicht vergessen den Benzinhahn unter dem Tank zu schließen)

Anhang 10242

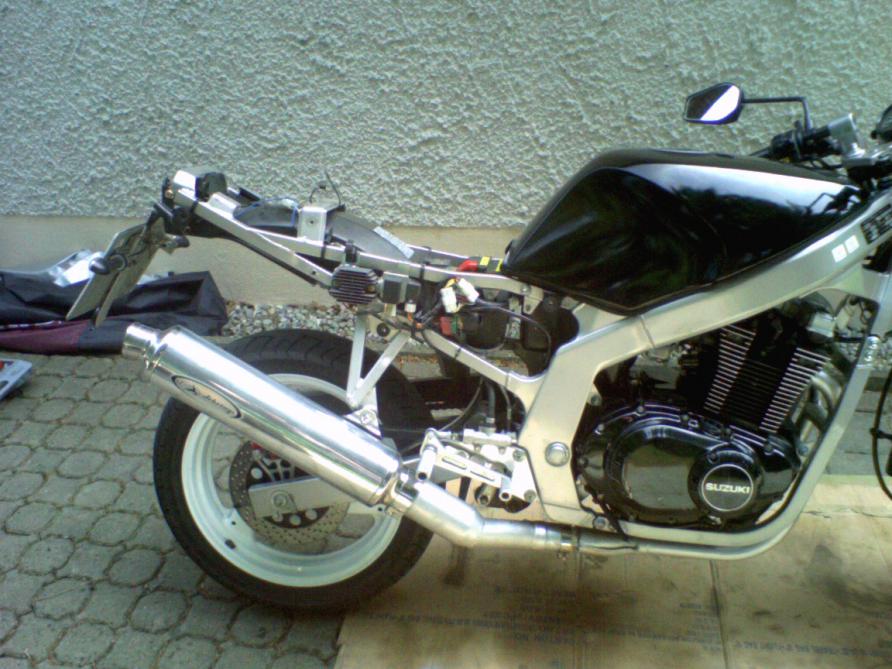

Ohne Tank

Anhang 10243

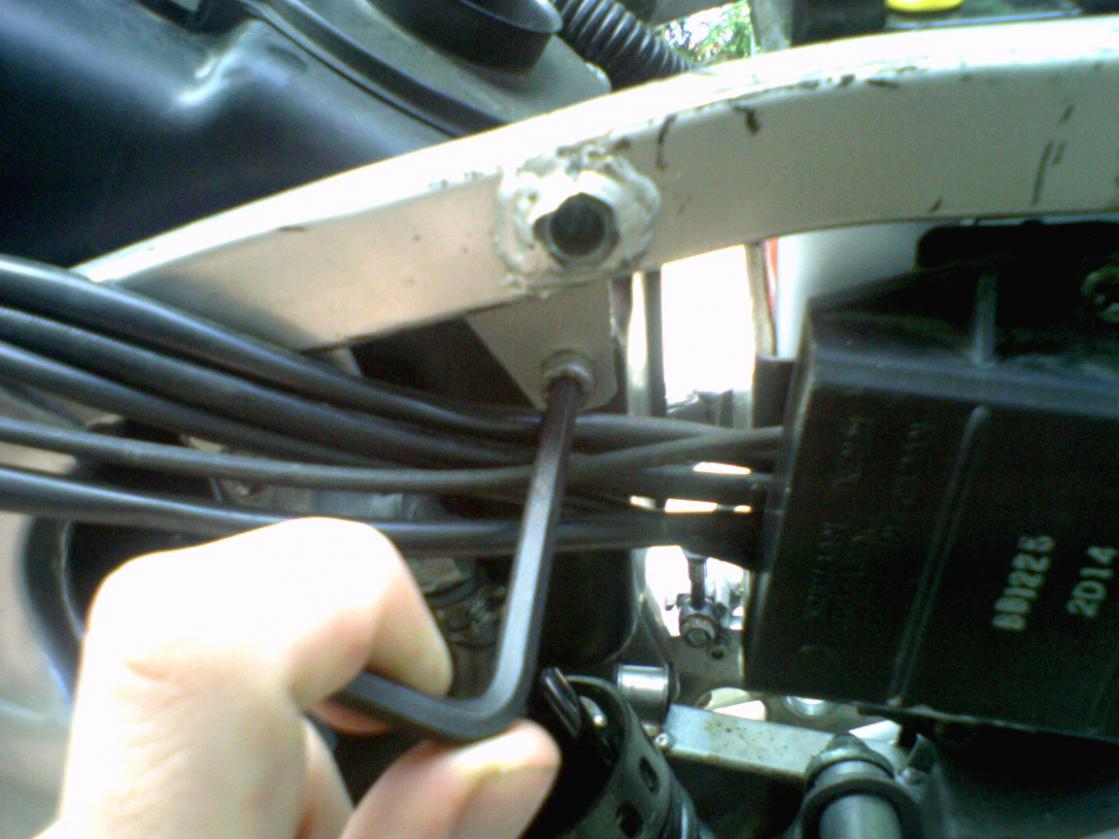

3. Wir entfernen nun den Luftfilterkasten indem wir
Die Schrauben entfernen die seitlich vom Luftfilterkasten sind

Anhang 10244

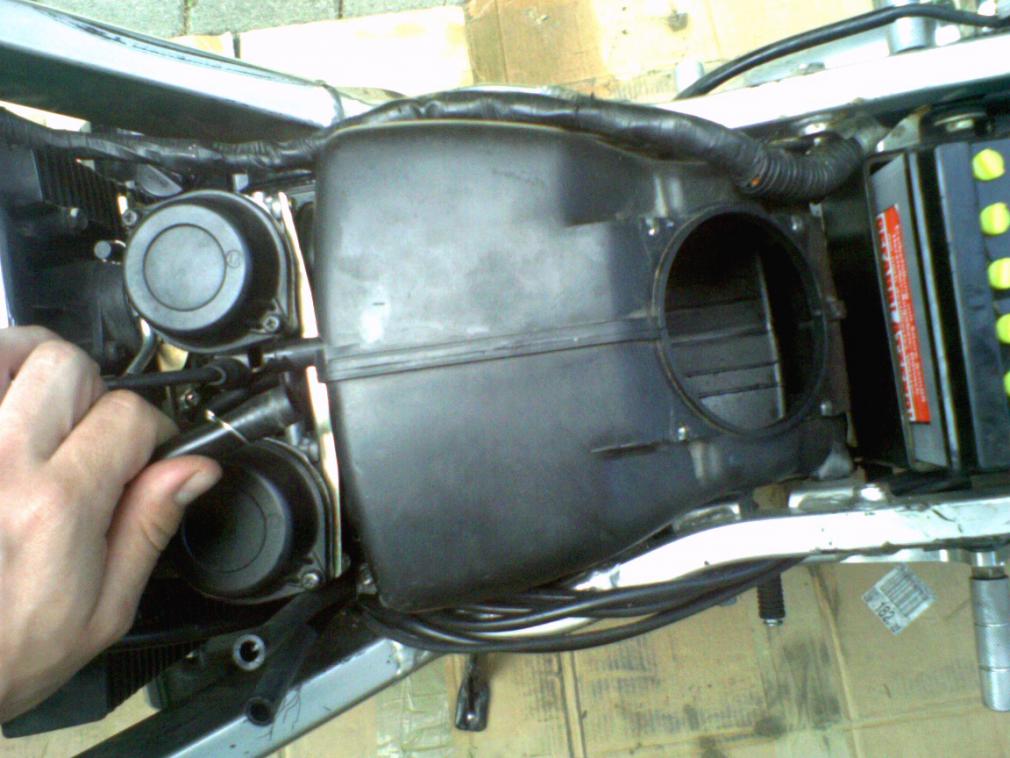

Als Nächstes entfernen wir den Luftfilter und den oben angeschlossenen Schlauch

Anhang 10245

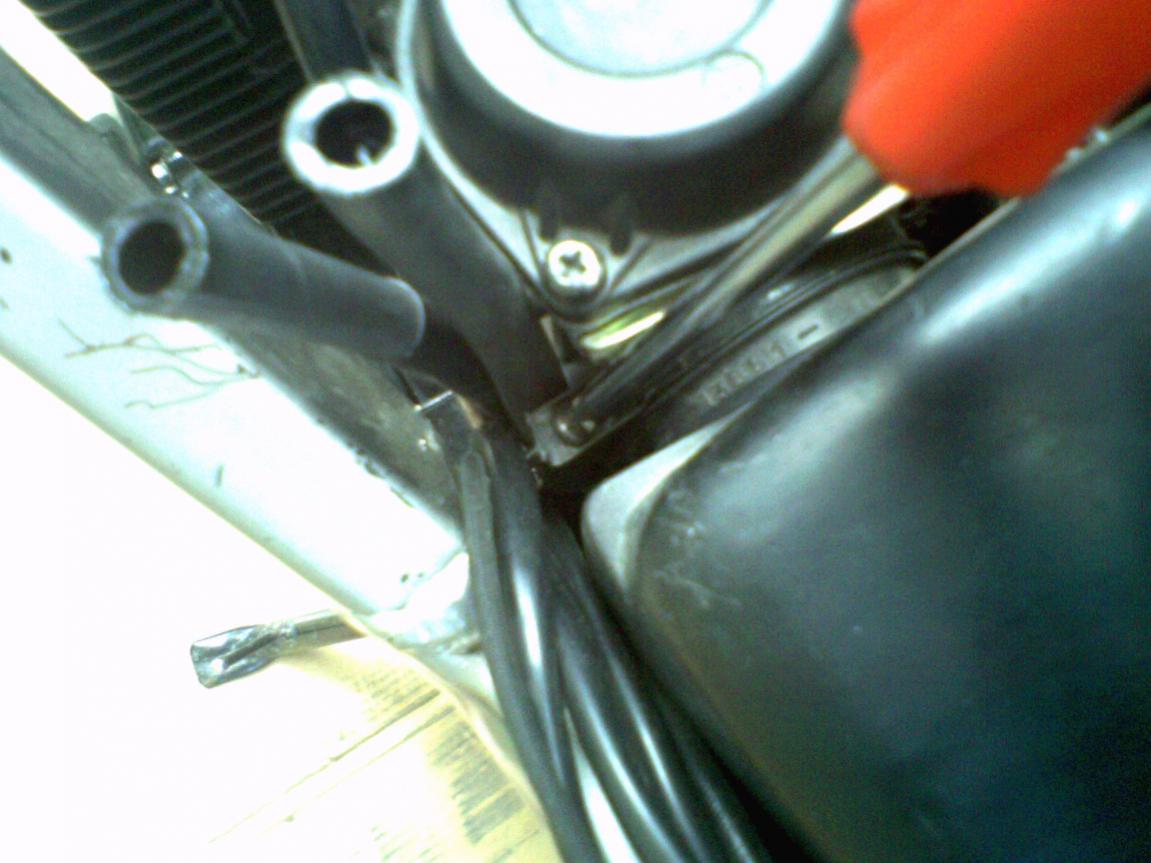

Dan lösen wir die Schellen die zwischen Vergaser und Luftfilterkasten sind

Anhang 10246

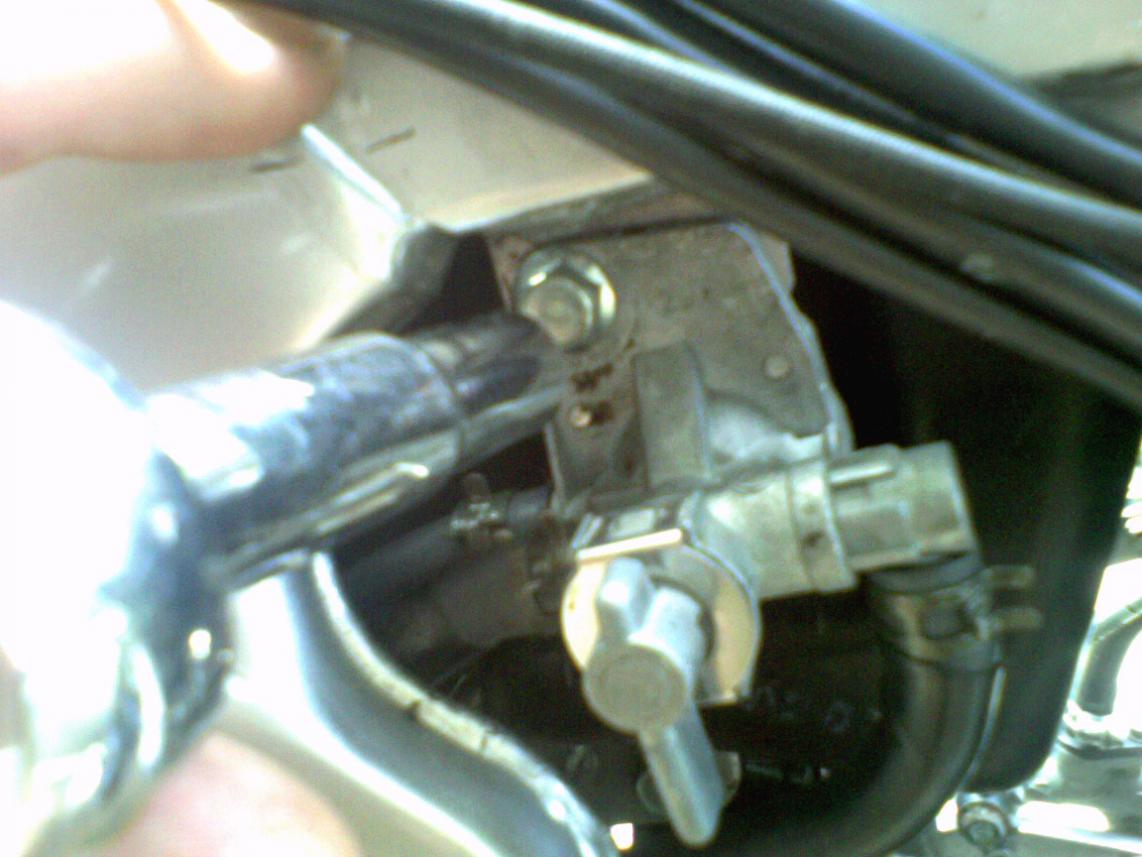

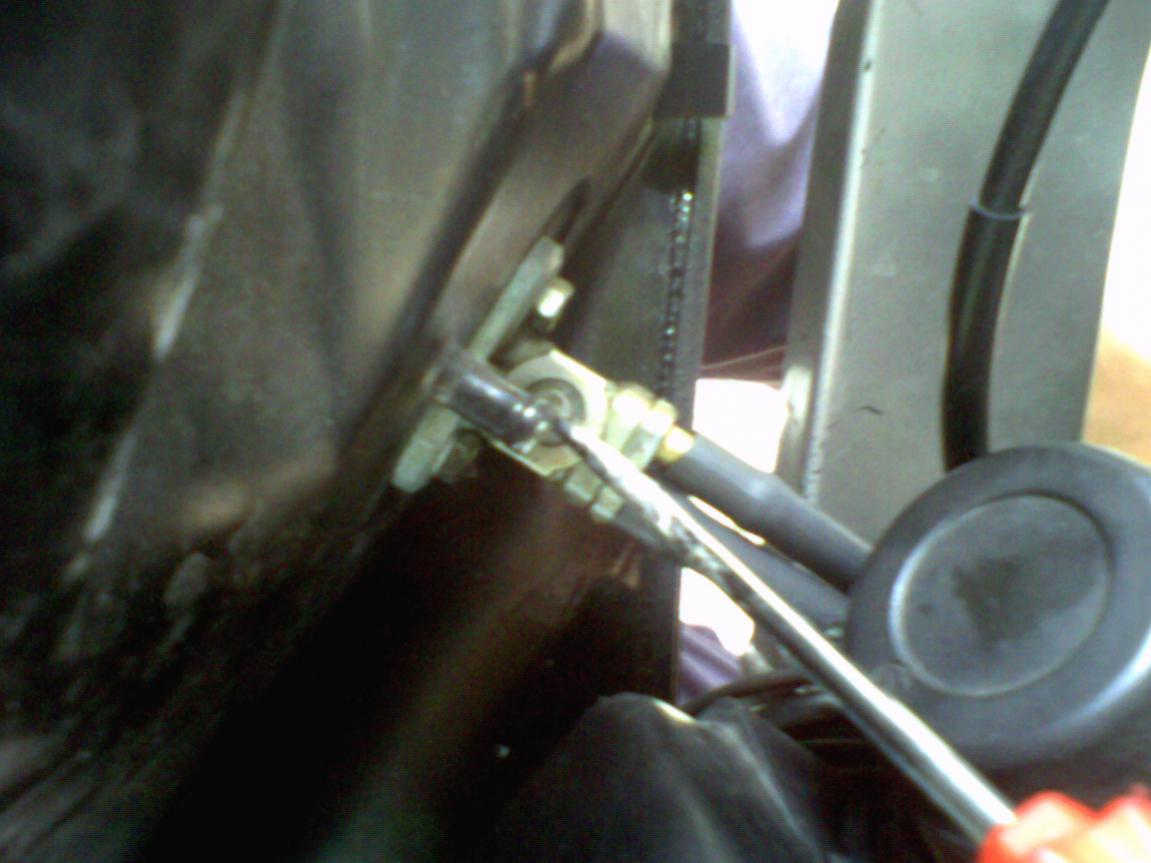

Jetzt Nur noch den Benzinhahn an der Seite lösen

Anhang 10247

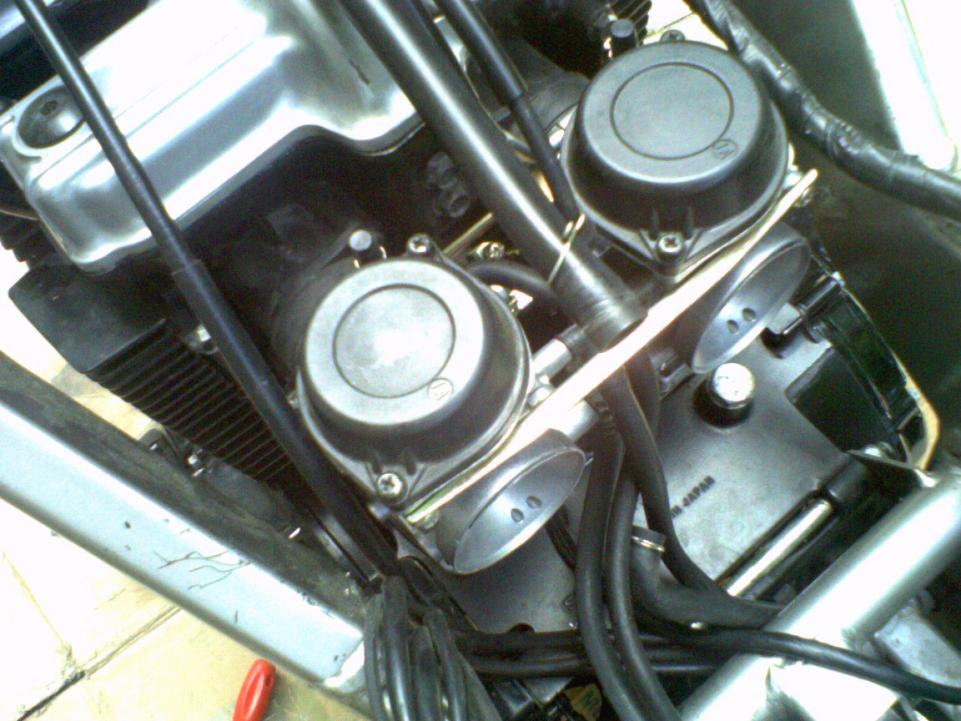

Nun können wir den Luftfilterkasten entfernen und das ganze sieht so aus

Anhang 10248


4. Vergaser lösen
Das machen wir so indem wir die Schellen die vorne am Ansaugstutzen lösen

Anhang 10249


Und den Vergaser abziehen

Anhang 10250



5. Einbau oder Ausbau der Drossel
Wir nehmen die Drossel

Anhang 10251

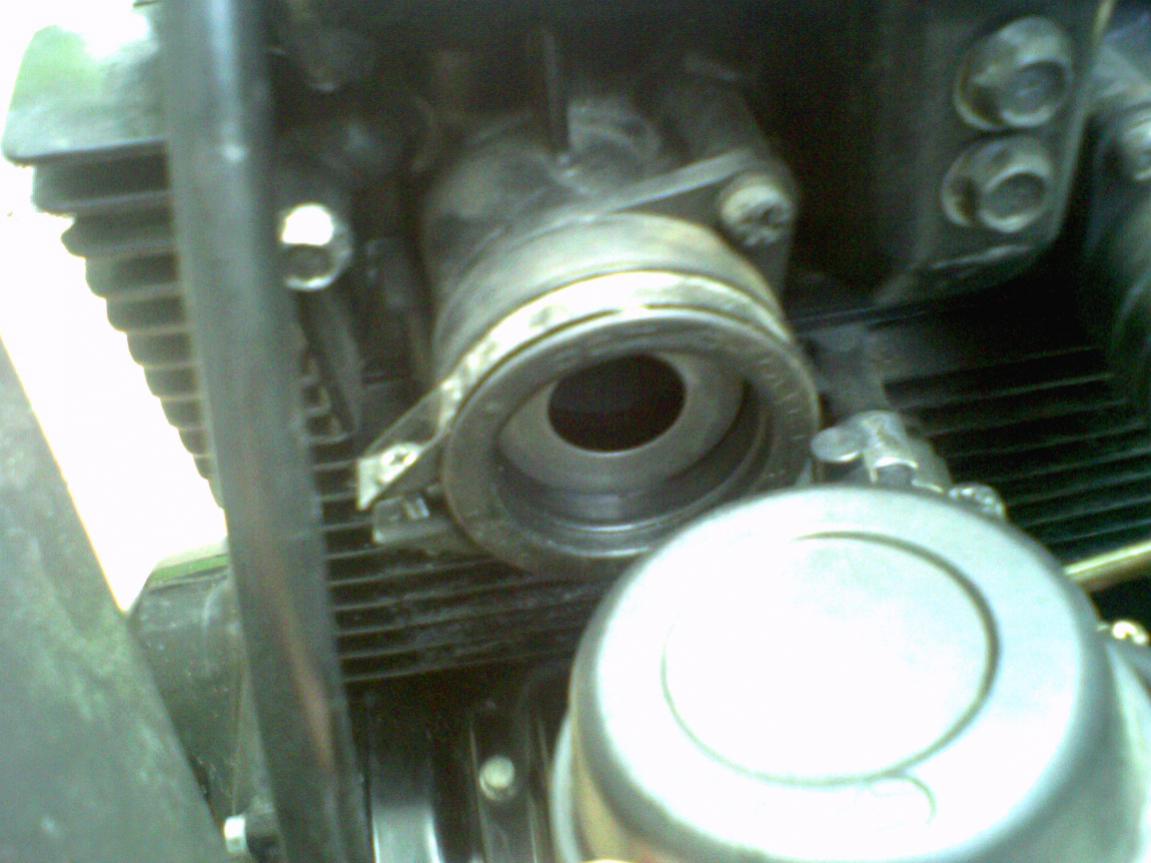

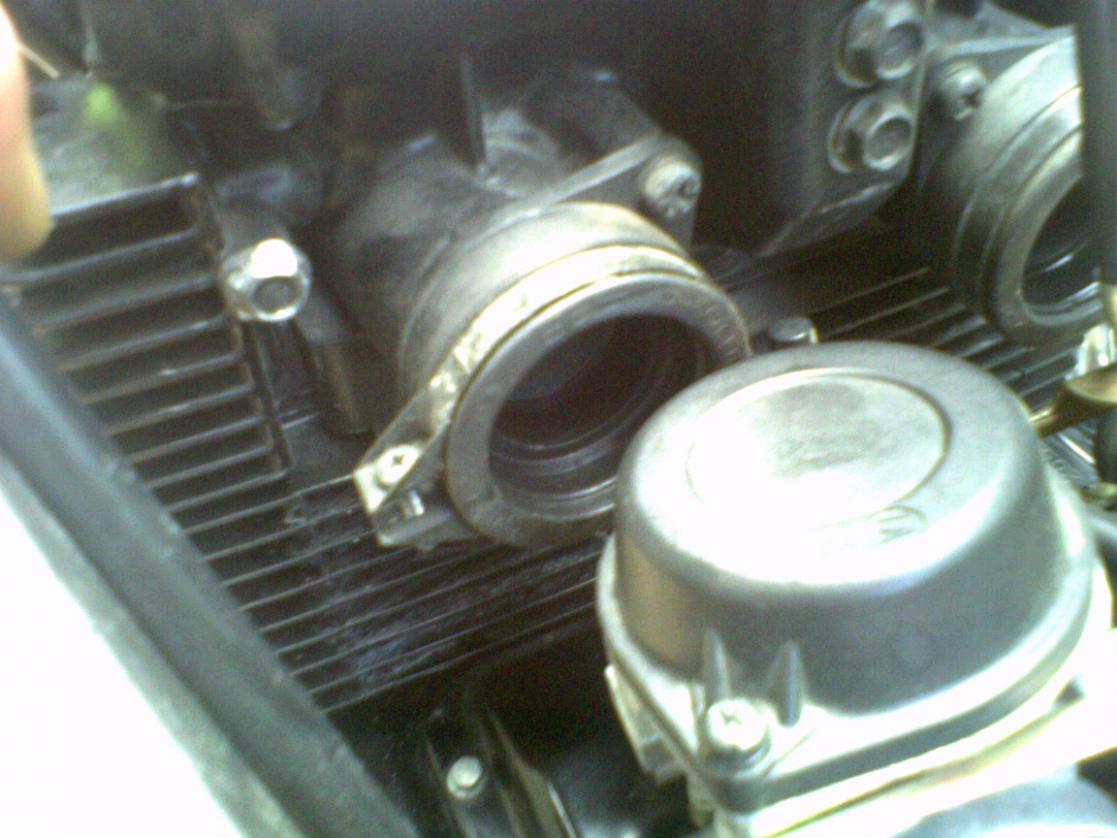

die hier reinkommt

Anhang 10252


Beim entefernen der Drossel kommt die Verengung raus

So nun kommt der Vergaser wider drauf und wir bauen alles in umgekehrter Reihenfolge zusammen

Anhang 10253


VIEL SPASS EUER
BLOODANGEL
