Umbau LED-Rücklicht YAMAHA YZF-R1

[chouse_gs]

Hallo GS'ler,

ich habe mich mal etwas schlau gemacht, was das Rücklicht angeht. (Da ich das doch sehr klobig finde)
Jetzt habe ich, wie sicher auch viele von Euch diesen Eintrag im Wiki gesehen:
Wiki - Rücklichtumbauten

Ich hatte vor, dieses Rücklicht der Yamaha YZF-R1 als LED zu verbauen und bin mir nicht genau sicher, welches ich nun nehmen soll, da im Wiki steht, dass es das Rücklicht vom Bj. 00 - 01 sein soll, welches jedoch anders aussieht, als das auf den Bildern im Wiki. Das ist nämlich das vom Bj. 98-99.

Lange Rede, kurzer Sinn:
Weiß einer von Euch, warscheinlich weitaus Erfahrungs-reicheren, ob ich dieses Rücklicht ohne Probleme und Basteln in meine GS500E Bj. 91 eingebaut bekomme? =)

Über Hilfe und/oder Erfahrungsberichte würde ich mich sehr freuen

LG
chouse

[Stephan]

sollte passen!

[Fish]

Das sieht irgendwie wie zwei Brüste aus.

Aber jedem das seine...

Sei dir aber darüber im klaren, das du beim Umbau auf dieses Rücklicht eine neue Nummernschildbeleuchtung benötigst. Und nachdem was ich hier gelesen hab reicht diese kleine 5LED Reihe von Tante lou** wohl alleine nicht aus. Muss noch ein Gehäuse drum was das Licht richtet.


MFG

Andreas

[chouse_gs]

Danke erstmal für die Antworten

Ich habe auch im Forum gelesen, dass jemand mit dieser LED Leiste als Nummernschildbeleuchtung beim TÜV Probleme hatte.
Aber danke, bisher habe ich garnicht an die Beleuchtung des Kennzeichens gedacht.

Ist denn sonst eine Kennzeichenbeleuchtung mit E-Nummer zulässig?
Ich hatte mir z.B. die hier vorgestellt. Die ist zwar auch wieder vom Louis, aber passt von den Maßen und ist E-geprüft.
LG
chouse

[Stephan]

viele originalen rücklichter haben, wie auch das der gs, nen durchsichtigen streifen auf der unterseite. musst ma gucken. ob das beim Yam-Rücklicht auch so ist, weiß ich nicht.

[Fish]

Die LED Leiste ist auch E-Geprüft. Kommt halt auf dem Polizisten und den Tüvprüfer an. An und für sich würden beide gehen.

Und zu der Sache mit dem durchsichtigem Streife:

Die Leuchte ist für eine Yamaha gedacht. D.h. evtl. sind die Befestigungen anders und die Abstände. Natürlich würde auch ich erstmal schauen ob an der Yamahalampe sowas ist, geht zwar aus der Art. Beschreibung nicht hervor, aber ok. Wenn das Rücklicht so eine Aussparung zur Kennzeichenbeleuchtung hat und das passt, dann brauchst du nichts neues. Da es aber in LED ausführung ist und die nur nach hinten Strahlen geh ich halt nicht davon aus das es auch das NS beleuchtet.

[chouse_gs]

Ich glaube es ist mit im Rücklicht:
http://www7.pic-upload.de/thumb/10.0...5m2yepmo3x.jpg
so sieht es für mich zumindest hier aus. (etwas klein, aber hoffentlich zu erkennen.)
Ist dann nur die Frage, ob es beim LED Licht genauso ist

LG
chouse

Das nennt man Raketenheck. Nix Brüste ^^
Viel Erfolg beim Umbau

[chouse_gs]

So, also nach langem hin und her überlegen, welches Rücklicht ich jetzt nehme, habe ich mich für das R1 Rücklicht entschieden, aber als original, also kein LED.

Ich danke Euch für Eure Ratschläge

Selbstverständlich werde ich auch ein paar Bilder hochladen, wenn es angekommen und eingebaut ist

Gruß
chouse

[chouse_gs]

Also das Rücklicht ist jetzt angekommen. So eins, wie das auf dem folgenden Bild, also das selbe, wie auf den Bildern im Wiki.
Jetzt habe ich gedacht, ich baue es mal schnell ein, weil es sollte ja alles passen, wie im Wiki beschrieben.
Pustekuchen: Der Abstand zwischen den Schrauben und die Höhe, auf der das Rücklicht hängt passt nicht, desweiteren sind die Kabel des neuen Rücklichtes zu kurz. Also mit 10-15 min montieren wird das nichts.
Ich werde mal sehen, ob ich überhaupt versuche es dranzubauen.

[Obelix]

Also ich hatte meins in 10 min drin?

Nix Kabel zu kurz, und ansonsten passte auch alles...

[chouse_gs]

Hallo
Da mein Vater auf die Idee kam, eine Adapterplatte herzustellen, habe ich mich dazu entschlossen, das Rücklicht einzubauen.

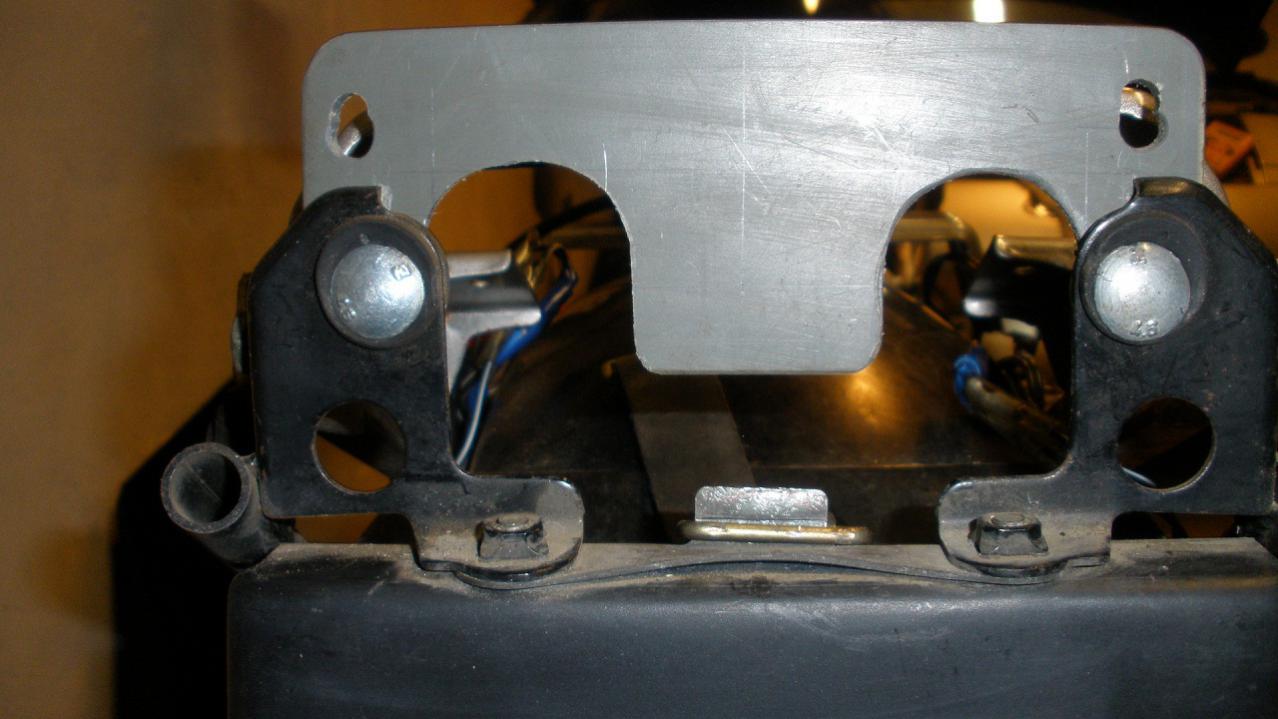

Wir haben also diese Adapterplatte aus einem harten Plastik hergestellt. Da wir etwas falsch gemessen hatten, mussten wir sie ein bisschen anpassen, wie im Bild zu sehen ist.
Die Platte wurde an der alten Rücklichthalterung befestigt und das neue wird nun an den beiden oberen Bohrungen geschraubt und die zwei Halbkreise unten sind für die Lampenfassungen. Da die Kabel (bei mir) zu kurz waren, habe ich die alten Lampenfassungen genommen.
Die Platte an sich ist nicht gerade professionell gemacht, aber es funktioniert und es vibriert nichts.
Das Rücklicht hängt somit perfekt in der Höhe, Breite und Tiefe.
Natürlich möchte ich Euch das super Ergebnis nicht vorenthalten und habe gleich mal ein paar Bilder geschossen

[Raku]

Sieht gut aus

Wie mein Rücklicht von irgend einer Fazer. Da ist aber auch das Außengehäuse rund...

Da ist es mit deiner Adapterplatte noch ein Leichtes gewesen. Mein Rücklicht braucht 3 Verschraubungspunkte. Zudem musste ich von der Rahmenaufnahme noch 3mm runterfeilen, weil das Rücklicht sonst nicht gepasst hätte...

Und kürzen musste ich das Gehäuse auch noch

Also wäre deins die bessere Entscheidung gewesen - wurscht

[Bornheimer Bastelstube]

mein vorbesitzer oder davor haben ihr auch neue rückleuchte verpasst. hab sie zwar gleich abmontiert weil mit Kabelbinder ist nicht so klasse... Aber nach dem mir die orginale so garnicht gefallen hat hab ich die erste wieder anständig angebaut und zudem auch noch LED Blinker verbaut und jetzt siehts gut aus ...find ich.... werd mal Bilder machen wenn die arbeit mir zeit lässt.. die LED rückleuchte ist eigenbau in orginal Lampenträger einfach die einläße vergrößert und runde LED Leuchten eingeschraubt passt gut und wackelt nicht .
gruß ins Forum

[chouse_gs]

Ja, Bilder würden mich freuen.
Ich suche ständig nach weiteren dezenten Verbesserungen für meine Suzi =)

Gruß

[Bornheimer Bastelstube]

hier mal passendes Bild zu meiner Rückleuchten aktion

Zitat von Bornheimer Bastelstube

mein vorbesitzer oder davor haben ihr auch neue rückleuchte verpasst. hab sie zwar gleich abmontiert weil mit Kabelbinder ist nicht so klasse... Aber nach dem mir die orginale so garnicht gefallen hat hab ich die erste wieder anständig angebaut und zudem auch noch LED Blinker verbaut und jetzt siehts gut aus ...find ich.... werd mal Bilder machen wenn die arbeit mir zeit lässt.. die LED rückleuchte ist eigenbau in orginal Lampenträger einfach die einläße vergrößert und runde LED Leuchten eingeschraubt passt gut und wackelt nicht .
gruß ins Forum

[chouse_gs]

sieht nicht schlecht aus!
Nur wieso hast du dein Kennzeichen so hoch gehängt?

[Bornheimer Bastelstube]

Zitat von chouse_gs

sieht nicht schlecht aus!
Nur wieso hast du dein Kennzeichen so hoch gehängt?

dachte wohl das muß so sein dann ist es vielleicht zu hoch für die rennleitung und verstehen es nicht hahaha

[chouse_gs]

Ich habs tiefer und gleich den Reflektor mit abmontiert, sieht besser aus, finde ich
(ob ich es darf, oder nicht sei mal ignoriert Ich hab sowieso vorne zu kurze Blinker und noch ein paar andere Dinge, wovon "dein Freund und Helfer" besser nichts erfährt )

[Bornheimer Bastelstube]

ich hab den reflektor gerade erst wieder hingebaut weil der tüv die abwesenheit beim letzten treffen bemängelte... naja ich will auch aus dem teil keine rennsemmel basteln dafür fehlt ihr dann doch etwas der sound und die puste.. ich versuche gerade den führerschein zu machen und für den anfang wird sie mir reichen. fühle mich sicher und ist einfach zu händeln. wenn dann die hier bekannten krankheiten nicht währen. sprich drehzahl zu hoch im warmen zustand und fehlzündungen ab und an. Schrauber hat mir gesagt muß jetzt erstmal frei gefahren werden und dann nochmal eventuell schauen. okay vielleicht sieht man sich ja mal hier oder da.

[chouse_gs]

Als anfangs-Mopped ist sie genial! Ich würde zwar auch gerne etwas größeres fahren, aber da muss ich noch 2 jährchen warten
Ja, villeicht kann man ja mal ein kleines Treffen hier aus der Region starten. Im Stammtisch scheint nichts mehr los zu sein.
