Probleme mit der Elektrik - gs-500.de

23.05.2008, 21:03:00

Hallo,ich habe meine GS mit BJ.89 in einzelteile zerlegt zum Lackieren.Habe auch Fotos gemacht damit ich sie wieder zusammen bekomme,aber anscheinend zu wenig.
Ich habe sie soweit zusammen, habe aber irgenwie ein paar Kabel zuviel.
In der Lampe ist alles ok.aber in der ecke vom sicherungskasten habe ich die Kabel zuviel.
Ich versuch mal Fotos mit zuschicken.
danke schonmal im voraus.

**Saugwurmmensch** · 23.05.2008, 21:55:36

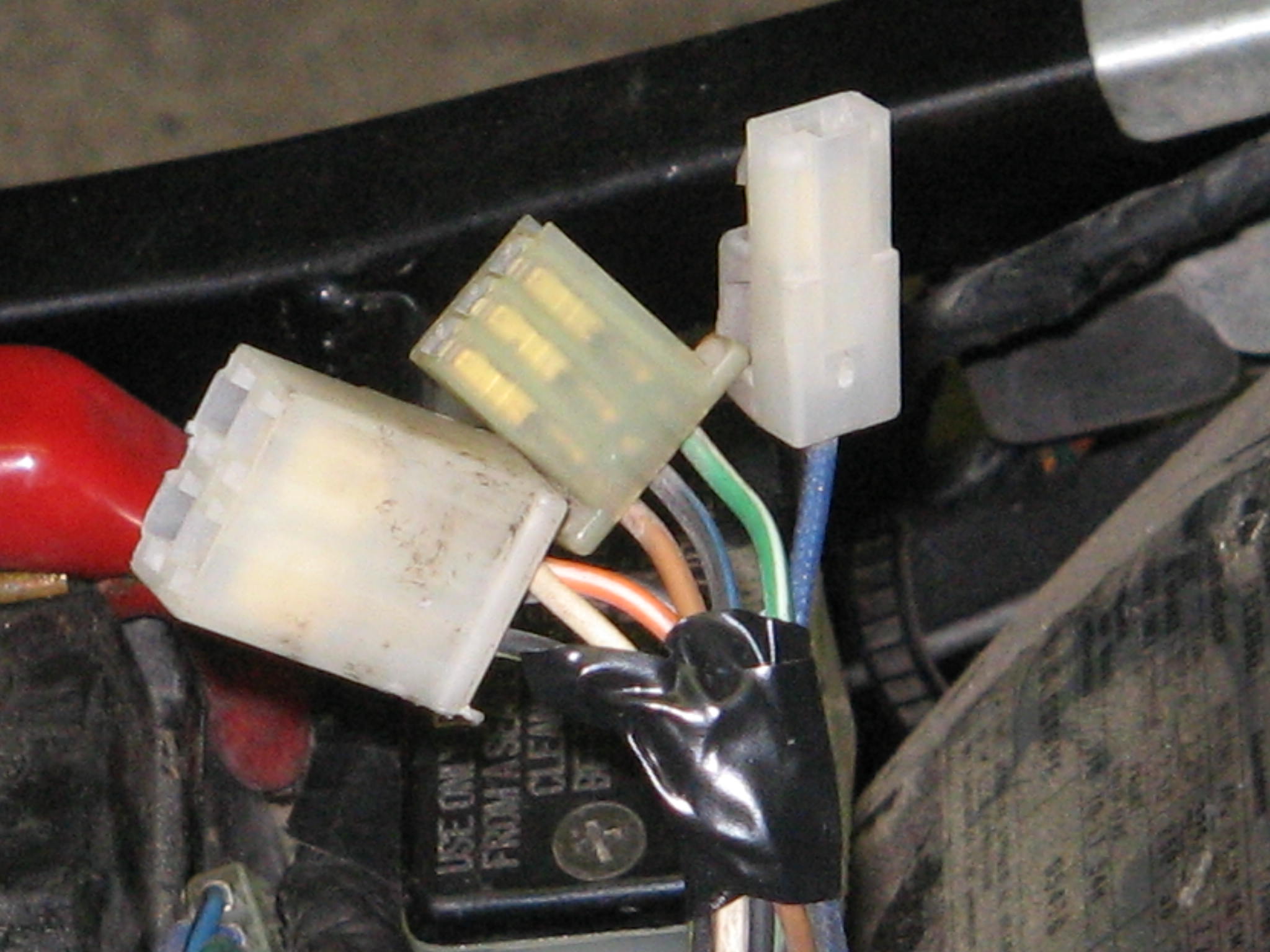

So wie ich das sehe gehört der Rechte und der Mittlere an die CDI (Ignition Control Unit), Der rechte tecker mit dem einzelnen blauen Kabel kommt an das Kabel vom Leerlaufschalter.

kannst ja hier selbst nochmal nachschauen:
viewtopic.php?f=2&t=15483

24.05.2008, 14:50:20

Danke erstmal
aber wie sieht dieses CDI aus, hat irgendjemand Bilder davon.

**Saugwurmmensch** · 24.05.2008, 14:58:23

Ist ne schwarze Kiste (#1)
http://alpha-sports.com/spst/1989%20GS500E/46.gif

24.05.2008, 15:08:59

Ich habe gerade geguckt.
Den Blauen habe ich gefunden,die anderen sind nicht von dem cdi die stecken alle.
Schwarzer Kasten mit Kühlrippen=cdi ?

**Saugwurmmensch** · 24.05.2008, 16:13:43

der Kasten mit den Kühlrippen ist der Gleichrichter (Lima-Regler).

Die Kabel an der GS passen allein schon von der räumlichen Aufteilung (und den wenigen doppelten Steckern) nur an die entsprechenden Bauteile.
Also den Kabelbaum innen rechts am Rahmen vorbeilegen und erst zwischen Batteriekasten und Hinterradabdeckung auf die linke seite ziehen.

25.05.2008, 13:04:18

Das cdi ist das in Fahrtrichtung links am Batteriekasten montiert.

23.05.2008, 21:55:36	#2
Saugwurmmensch Public-Relations-Manager Registriert seit: 19.07.2004 Ort: Strausberg Alter: 42 Beiträge: 24.180 Baujahr: 1998 Kilometer: 22000	Re: Probleme mit der Elektrik So wie ich das sehe gehört der Rechte und der Mittlere an die CDI (Ignition Control Unit), Der rechte tecker mit dem einzelnen blauen Kabel kommt an das Kabel vom Leerlaufschalter. kannst ja hier selbst nochmal nachschauen: viewtopic.php?f=2&t=15483 __________________ Wer hat noch keinen Organspendeausweis ? Warning: may contain Verballhornung. Suzuki - ride the wings of stain !

24.05.2008, 14:50:20	#3
Bär Gast Beiträge: n/a	Re: Probleme mit der Elektrik Danke erstmal aber wie sieht dieses CDI aus, hat irgendjemand Bilder davon.

24.05.2008, 14:58:23	#4
Saugwurmmensch Public-Relations-Manager Registriert seit: 19.07.2004 Ort: Strausberg Alter: 42 Beiträge: 24.180 Baujahr: 1998 Kilometer: 22000	Re: Probleme mit der Elektrik Ist ne schwarze Kiste (#1) http://alpha-sports.com/spst/1989%20GS500E/46.gif __________________ Wer hat noch keinen Organspendeausweis ? Warning: may contain Verballhornung. Suzuki - ride the wings of stain !

24.05.2008, 15:08:59	#5
Bär Gast Beiträge: n/a	Re: Probleme mit der Elektrik Ich habe gerade geguckt. Den Blauen habe ich gefunden,die anderen sind nicht von dem cdi die stecken alle. Schwarzer Kasten mit Kühlrippen=cdi ?

24.05.2008, 16:13:43	#6
Saugwurmmensch Public-Relations-Manager Registriert seit: 19.07.2004 Ort: Strausberg Alter: 42 Beiträge: 24.180 Baujahr: 1998 Kilometer: 22000	Re: Probleme mit der Elektrik der Kasten mit den Kühlrippen ist der Gleichrichter (Lima-Regler). Die Kabel an der GS passen allein schon von der räumlichen Aufteilung (und den wenigen doppelten Steckern) nur an die entsprechenden Bauteile. Also den Kabelbaum innen rechts am Rahmen vorbeilegen und erst zwischen Batteriekasten und Hinterradabdeckung auf die linke seite ziehen. __________________ Wer hat noch keinen Organspendeausweis ? Warning: may contain Verballhornung. Suzuki - ride the wings of stain !

23.05.2008, 21:03:00	#1
Bär Gast Beiträge: n/a	Probleme mit der Elektrik Hallo,ich habe meine GS mit BJ.89 in einzelteile zerlegt zum Lackieren.Habe auch Fotos gemacht damit ich sie wieder zusammen bekomme,aber anscheinend zu wenig. Ich habe sie soweit zusammen, habe aber irgenwie ein paar Kabel zuviel. In der Lampe ist alles ok.aber in der ecke vom sicherungskasten habe ich die Kabel zuviel. Ich versuch mal Fotos mit zuschicken. danke schonmal im voraus. Miniaturansicht angehängter Grafiken

25.05.2008, 13:04:18	#7
Bär Gast Beiträge: n/a	Re: Probleme mit der Elektrik Das cdi ist das in Fahrtrichtung links am Batteriekasten montiert.
