Standard Heck zu tief was kanns sein?

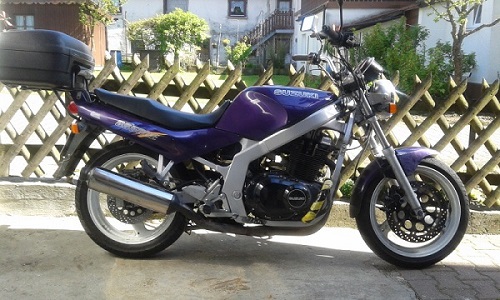

hallo, hatte einen unfall und seither hängt meine liebste den popo einfach sehr tief, ich weiß nicht woran es liegen könnte?!

hier mal ein paar bilder, hoffe ihr könnt mir helfen!

grüßle d_k


http://forum.gs-500.de/attachment.ph...1&d=1368901421

http://forum.gs-500.de/attachment.ph...1&d=1368901421

http://forum.gs-500.de/attachment.ph...1&d=1368901421
Miniaturansicht angehängter Grafiken
Klicke auf die Grafik für eine größere Ansicht

Name:	20130518_154744.jpg
Hits:	1027
Größe:	98,6 KB
ID:	16496   Klicke auf die Grafik für eine größere Ansicht

Name:	20130518_163406.jpg
Hits:	1028
Größe:	84,8 KB
ID:	16497   Klicke auf die Grafik für eine größere Ansicht

Name:	20130518_162425.jpg
Hits:	982
Größe:	92,8 KB
ID:	16498
d_k ist offline   Mit Zitat antworten
Alt 18.05.2013, 20:47:08   #2
Russedeluxe
Erfahrener Benutzer

Benutzerbild von Russedeluxe

Registriert seit: 09.12.2012
Ort: Bamberg
Beiträge: 944
Standard

Hm... Rahmen schaut normal aus. Wenn beim aufbocken auf den Hauptständer, das Hinterrad entlastet wird, sollte die Schwinge aber definitiv weiter nach unten rutschen und tiefer stehen.
Das einzige Teil das sich beim Aufbocken "verlängern" kann ist das Federbein. Ich würde mir das noch einmal genau ansehen ob es sich beim entlasten der Schwinge auseinanderzieht.
Russedeluxe ist offline   Mit Zitat antworten
Alt 18.05.2013, 20:48:51   #3
d_k
Benutzer

Registriert seit: 14.05.2013
Ort: Schwäbische Alb
Beiträge: 100
Baujahr: 1993
Kilometer: 22200
Standard

das federbein hab ich schon ausgetauscht?!

ich hab den rahmne mit zig teilen im netz verglichen aber keinen unterscheid gefunden -_-

mein latein (und das is nicht so klein) ist am ende *.*
d_k ist offline   Mit Zitat antworten
Alt 18.05.2013, 20:52:14   #4
Ghostrider
Erfahrener Benutzer

Benutzerbild von Ghostrider

Registriert seit: 19.01.2011
Ort: Um München
Alter: 32
Beiträge: 1.881
Baujahr: 1998
Kilometer: >33000
Standard

Das Hinterrad ist ja im aufgebockten Zustand ja in Ordnung, würde ich sagen.
Meins ist auch nicht weiter weg vom Boden...

Schon mal n Blick auf die Umlenkung geworfen?
Und am Heckrahmen ist echt nichts verbogen oder so?

Hab jetzt keinen Vergleich im Kopf, aber bist du dir sicher, dass sie tiefer ist als normal?
Ich erkenn auf dem Bild nicht, ob ihr Arsch echt tiefer hängt, als normal/original.
__________________
Motorradfahrer Augsburg
Ghostrider ist offline   Mit Zitat antworten
Alt 18.05.2013, 21:04:01   #5
d_k
Benutzer

Registriert seit: 14.05.2013
Ort: Schwäbische Alb
Beiträge: 100
Baujahr: 1993
Kilometer: 22200
Standard

ja zu 100% bin ich mir sicher, sieht man auf dem hier angehöngten bild...


http://forum.gs-500.de/attachment.ph...1&d=1368907437


zwischen heck und reifen ist deutlich mehr platz
Miniaturansicht angehängter Grafiken
Klicke auf die Grafik für eine größere Ansicht

Name:	gs500.jpg
Hits:	973
Größe:	48,7 KB
ID:	16502
d_k ist offline   Mit Zitat antworten
Alt 18.05.2013, 21:07:13   #6
Russedeluxe
Erfahrener Benutzer

Benutzerbild von Russedeluxe

Registriert seit: 09.12.2012
Ort: Bamberg
Beiträge: 944
Standard

Federbein also in Ordnung.
Dann muss die Umlenkung oder evtl. die Schwinge selbst der Übeltäter sein. Wenn man die Fotos vergleicht, dann ändert sich an der Stellung des Reifen nichts - weder auf dem Haupt- noch Seitenständer.

Bau dir erst einmal die Umlenkung aus - kann man auf diesem Weg gleich mal überholen. Evtl. fällt dir ja dann noch was auf.
http://gs-500.info/index.php?title=Umlenkung_überholen
Russedeluxe ist offline   Mit Zitat antworten
Alt 18.05.2013, 21:22:51   #7
gsmattis
Stammtisch Hamburg

Benutzerbild von gsmattis

Registriert seit: 16.03.2008
Ort: Extertal
Alter: 36
Beiträge: 8.808
Baujahr: 1999
Kilometer: 158000
Standard

Wars vorher höher? Wenn nicht, sieht das erste Bild stark nach ner Tieferlegung aus.
__________________
Bandit 1200
TL1000S
weil nur 6 Zylinder Sinn ergeben
gsmattis ist offline   Mit Zitat antworten
Alt 18.05.2013, 21:38:53   #8
icumblood
Erfahrener Benutzer

Benutzerbild von icumblood

Registriert seit: 13.09.2005
Ort: Weilheim / Teck
Alter: 41
Beiträge: 1.875
Baujahr: kp
Kilometer: kp
Standard

Wo genau biste denn auf der Alb ?

Dann könnte man sich das mal live anschaun
__________________
...Wird es Nass
- - > . < - -
^
|
*Klick*
icumblood ist offline   Mit Zitat antworten
Alt 18.05.2013, 21:55:01   #9
Pedi
Erfahrener Benutzer

Benutzerbild von Pedi

Registriert seit: 15.08.2012
Ort: Weilheim
Alter: 57
Beiträge: 921
Baujahr: 2001
Kilometer: 75000+
Standard

Hey, er fährt doch bei der Ausfahrt mit (wenn's klappt)
__________________
Grüße Petra

Four wheels move the body,
two wheels move the soul!
Pedi ist offline   Mit Zitat antworten
Alt 18.05.2013, 22:01:13   #10
icumblood
Erfahrener Benutzer

Benutzerbild von icumblood

Registriert seit: 13.09.2005
Ort: Weilheim / Teck
Alter: 41
Beiträge: 1.875
Baujahr: kp
Kilometer: kp
Standard

Naja, wenn da wirklich was nen knacks hat, dann sollte das schon vorher gerichtet sein. An den teilen solls nicht liegen... hätte alles doppelt und dreifach hier rumliegen.
__________________
...Wird es Nass
- - > . < - -
^
|
*Klick*
icumblood ist offline   Mit Zitat antworten
Alt 18.05.2013, 22:04:23   #11
d_k
Benutzer

Registriert seit: 14.05.2013
Ort: Schwäbische Alb
Beiträge: 100
Baujahr: 1993
Kilometer: 22200
Standard

servus, bin von sonnenbühl, umlenkung hab ich schon überholt, eine neue schwinge is auch schon drin (enricus )

aber es ändert sich ansich nicht

könntet ihr mal so lieb sein, zu messen was ihr für einen abstand zwischen boden und hinterrad (direkt unter der achse messen) habt wenn die gute auf dem hauptständer steht?!


danke euch, bei mir sind etwa 10 cm .



BIN MIR SIcHER DAS SIE DAVOR HÖHER WAR!!!
d_k ist offline   Mit Zitat antworten
Alt 19.05.2013, 11:03:03   #12
Saugwurmmensch
Public-Relations-Manager

Benutzerbild von Saugwurmmensch

Registriert seit: 19.07.2004
Ort: Strausberg
Alter: 42
Beiträge: 24.180
Baujahr: 1998
Kilometer: 22000
Standard

Aufgebockt sieht es schon sehr nach einer verbauten Tieferlegung aus.

Kann perspektivisch täuschen, Miss doch mal den Abstand zwischen Boden und Hinterrad.

Du kannst auch die Knochen messen, die von der Schwinge zur Umlenkung gehen.
Die haben original einen Augenabstand von 180 mm.
Tieferlegungsumlenkhebel sind meist 10 mm länger.

Edit: 10 cm klingt nach Tieferlegung
__________________
Wer hat noch keinen Organspendeausweis ?

Warning: may contain Verballhornung.
Suzuki - ride the wings of stain !
Saugwurmmensch ist offline   Mit Zitat antworten
Alt 19.05.2013, 11:13:25   #13
d_k
Benutzer

Registriert seit: 14.05.2013
Ort: Schwäbische Alb
Beiträge: 100
Baujahr: 1993
Kilometer: 22200
Standard

servus, ist der augenabstand auf das lochzentrum bezogen bei den 180mm?

grüßle dennis
d_k ist offline   Mit Zitat antworten
Alt 19.05.2013, 11:29:35   #14
Russedeluxe
Erfahrener Benutzer

Benutzerbild von Russedeluxe

Registriert seit: 09.12.2012
Ort: Bamberg
Beiträge: 944
Standard

Ja - von Lochmitte zu Lochmitte gemessen.
Russedeluxe ist offline   Mit Zitat antworten
Alt 19.05.2013, 14:31:59   #15
d_k
Benutzer

Registriert seit: 14.05.2013
Ort: Schwäbische Alb
Beiträge: 100
Baujahr: 1993
Kilometer: 22200
Standard

habs gemessen sind 180mm ...
d_k ist offline   Mit Zitat antworten
Alt 19.05.2013, 15:23:24   #16
acid88
Erfahrener Benutzer

Registriert seit: 10.08.2009
Ort: Würzburg
Alter: 37
Beiträge: 256
Standard

Und jetzt ist ein original GS-Federbein drin?
War das vorher auch drin?
acid88 ist offline   Mit Zitat antworten
Alt 19.05.2013, 15:33:50   #17
d_k
Benutzer

Registriert seit: 14.05.2013
Ort: Schwäbische Alb
Beiträge: 100
Baujahr: 1993
Kilometer: 22200
Standard

ja original federbein der gm51b und original knochen
d_k ist offline   Mit Zitat antworten
Alt 19.05.2013, 15:55:43   #18
acid88
Erfahrener Benutzer

Registriert seit: 10.08.2009
Ort: Würzburg
Alter: 37
Beiträge: 256
Standard

Vorher auch?
acid88 ist offline   Mit Zitat antworten
Alt 19.05.2013, 16:57:22   #19
d_k
Benutzer

Registriert seit: 14.05.2013
Ort: Schwäbische Alb
Beiträge: 100
Baujahr: 1993
Kilometer: 22200
Standard

ja, alle teile wie vorher auch, nur eben federbein gegen ein intaktes und schwinge gegen eine andere getauscht, stammen aber auch aus einer gm51b
d_k ist offline   Mit Zitat antworten
Alt 19.05.2013, 18:33:29   #20
icumblood
Erfahrener Benutzer

Benutzerbild von icumblood

Registriert seit: 13.09.2005
Ort: Weilheim / Teck
Alter: 41
Beiträge: 1.875
Baujahr: kp
Kilometer: kp
Standard

Richtig Montiert ?
__________________
...Wird es Nass
- - > . < - -
^
|
*Klick*
icumblood ist offline   Mit Zitat antworten
Alt 19.05.2013, 19:47:34   #21
gsmattis
Stammtisch Hamburg

Benutzerbild von gsmattis

Registriert seit: 16.03.2008
Ort: Extertal
Alter: 36
Beiträge: 8.808
Baujahr: 1999
Kilometer: 158000
Standard

Kann man die Umlenkung falschrum montieren, was zu ner Tieferlegung führt?
__________________
Bandit 1200
TL1000S
weil nur 6 Zylinder Sinn ergeben
gsmattis ist offline   Mit Zitat antworten
Alt 19.05.2013, 20:21:52   #22
verbali
Erfahrener Benutzer

Benutzerbild von verbali

Registriert seit: 11.06.2008
Ort: Berlin
Alter: 53
Beiträge: 4.218
Baujahr: 1990
Kilometer: 106000
Standard

Zitat:
Zitat von gsmattis Beitrag anzeigen
Kann man die Umlenkung falschrum montieren, was zu ner Tieferlegung führt?
Guter Hinweis
__________________
Sollte sich jemanden an meinen Posts stören, beziehe ich mich in jedem Fall auf §20 STGB
verbali ist offline   Mit Zitat antworten
Alt 19.05.2013, 21:11:56   #23
Willow
Erfahrener Benutzer

Benutzerbild von Willow

Registriert seit: 19.11.2010
Ort: Marienhafe
Alter: 35
Beiträge: 759
Baujahr: 1992
Kilometer: 26000
Standard

Bei der Umlenkung muss das Lager mit dem größeren Innendurchmesser an den Rahmen. (Die Lagerdistanz ist dicker )

Ob das verdrehen der Umlenkung zu einer Tiferlegung führt weiß ich nicht...
Willow ist offline   Mit Zitat antworten
Alt 19.05.2013, 21:58:27   #24
d_k
Benutzer

Registriert seit: 14.05.2013
Ort: Schwäbische Alb
Beiträge: 100
Baujahr: 1993
Kilometer: 22200
Standard

nein umlenkung kann nur richtig montiert werden, habs bereits anderst versucht: geht nicht!

aber letztendlich kann sich wohl nur der rahmen verzogen haben hab ich das gefühl :S
d_k ist offline   Mit Zitat antworten
Alt 20.05.2013, 12:35:58   #25
Saugwurmmensch
Public-Relations-Manager

Benutzerbild von Saugwurmmensch

Registriert seit: 19.07.2004
Ort: Strausberg
Alter: 42
Beiträge: 24.180
Baujahr: 1998
Kilometer: 22000
Standard

Rahmen verzogen würde ich ausschließen.
Kannst ja von hinten mal über den Heckrahmen peilen, ob der schief ist, aber bei der GS ist das ein eher seltenes Schadensbild.

Ich hab irgendwie nicht ganz mitbekommen, wie das bei dir Zustande kam.
Warum baust du die Teile nicht einfach wieder zurück?
Es gibt für die GS verschiedene Umlenkungen (Alu und 2 unterschiedliche aus Stahl). Unterscheiden sich nur minimal, sorgen aber dafür, dass manchmal ein Federbein nicht passt.
An mehr als Umlenkung und/oder Federbein und/oder Umlenkhebel kann es nicht liegen.
__________________
Wer hat noch keinen Organspendeausweis ?

Warning: may contain Verballhornung.
Suzuki - ride the wings of stain !
Saugwurmmensch ist offline   Mit Zitat antworten
Alt 20.05.2013, 18:26:36   #26
d_k
Benutzer

Registriert seit: 14.05.2013
Ort: Schwäbische Alb
Beiträge: 100
Baujahr: 1993
Kilometer: 22200
Standard

ich hatte einen unfall, bin dabei in ne felswand, zuerst das moped (mit dem hinterrad genau drauf gerutscht) und dann bin ich mit dem rücken auf den soziusgeknallt...

es sind ganz genau dieselben teile! länge und der rest sind identisch! zurückbauen ist nicht sinnvoll, da die alten teile eine abbekommen haben.

abstand der lochmitten bei der umlenkung sind 180mm. also original!

vermutung des verzogenen heckrahmens kommt davon, das der sitz an ende etwa 8cm vom restlichen bike wegsteht aber keine knickspuren aufweißt...

greetz
d_k ist offline   Mit Zitat antworten
Alt 21.05.2013, 07:06:00   #27
majestic_morpheus
Super-Moderator

Benutzerbild von majestic_morpheus

Registriert seit: 09.06.2006
Ort: 85435 Erding
Alter: 50
Beiträge: 6.739
Baujahr: 1992
Kilometer: 68000
Standard

Was sagt denn die Kettenspannung?

Wenn du das Federbein von der Umlenkung löst, kommt dann das Rad runter?
__________________



__________________________________________________ ____

Entdrosseln - die FAQ (ins PDF schauen)

FAQ - immer einen Blick wert
majestic_morpheus ist offline   Mit Zitat antworten
Alt 21.05.2013, 08:07:11   #28
Rocky
Erfahrener Benutzer

Benutzerbild von Rocky

Registriert seit: 11.01.2008
Ort: Baden
Alter: 57
Beiträge: 3.866
Standard

Zitat:
vermutung des verzogenen heckrahmens kommt davon, das der sitz an ende etwa 8cm vom restlichen bike wegsteht aber keine knickspuren aufweißt...
Foto !
__________________
` `

Rocky ist offline   Mit Zitat antworten
Alt 21.05.2013, 18:23:16   #29
majestic_morpheus
Super-Moderator

Benutzerbild von majestic_morpheus

Registriert seit: 09.06.2006
Ort: 85435 Erding
Alter: 50
Beiträge: 6.739
Baujahr: 1992
Kilometer: 68000
Standard

Das hatte ich überlesen. Wenn man das jedoch weiß, sieht man es auch gut auf den Bildern oben im Fred.

Dann hat der Rahmen möglicherweise doch etwas abbekommen.
__________________



__________________________________________________ ____

Entdrosseln - die FAQ (ins PDF schauen)

FAQ - immer einen Blick wert
majestic_morpheus ist offline   Mit Zitat antworten
Alt 21.05.2013, 19:51:03   #30
Goose
Erfahrener Benutzer

Benutzerbild von Goose

Registriert seit: 06.12.2010
Ort: 83527 Haag
Alter: 26
Beiträge: 4.738
Baujahr: 1989
Standard

schau dir bitte mal die obere Federbeinaufnahme an, wenn du von außen durch den Rahmen mit ner Verlängerung und ner 14er Nuss auf die Mutter kommst, dann sollte die Verlängerung relativ gerade da drauf gehen, wenn du die Mutter nicht triffst solltest du mal schauen ob die sich verbogen hat....

Kannst ja mal Bilder hier hoch laden....
__________________
Das GS Wikipedia mit vielen Anleitungen und Bildern. -> www.gs-500.info

Hebamme und Entwicklungshelfer geiler Moppeds
Goose ist offline   Mit Zitat antworten
Alt 22.05.2013, 13:45:22   #31
d_k
Benutzer

Registriert seit: 14.05.2013
Ort: Schwäbische Alb
Beiträge: 100
Baujahr: 1993
Kilometer: 22200
Standard

hi jungs, danke für eure tipps!

die nuss geht locker und gerade drauf goose!

die federbeinaufnahme sieht auch nicht sooo verkehrt aus!

geh einfach wie morpheus schon gesagt hat das mans sieht vom defekten rahmen aus, fahren geht aber mittlerweile wiede rohne aufsetzen ^^

greetz
d_k ist offline   Mit Zitat antworten
Alt 28.07.2013, 10:57:46   #32
d_k
Benutzer

Registriert seit: 14.05.2013
Ort: Schwäbische Alb
Beiträge: 100
Baujahr: 1993
Kilometer: 22200
Standard

Problem habe ich behoben, der gesamte heckrahmen war verzogen.

vielleicht hilft es ja einem mal in zukunft!
d_k ist offline   Mit Zitat antworten
Alt 29.07.2013, 17:30:52   #33
Pedi
Erfahrener Benutzer

Benutzerbild von Pedi

Registriert seit: 15.08.2012
Ort: Weilheim
Alter: 57
Beiträge: 921
Baujahr: 2001
Kilometer: 75000+
Standard

Also doch...
__________________
Grüße Petra

Four wheels move the body,
two wheels move the soul!
Pedi ist offline   Mit Zitat antworten
Alt 12.08.2013, 17:30:31   #34
gs ingo
Benutzer

Benutzerbild von gs ingo

Registriert seit: 17.11.2012
Beiträge: 75
Standard

Hi...also nach dem lesen hier befürchte ich habe das selbe problem...ich werde es sehen nach tausch der schwinge.federbein und umlenkung...wünscht mir glueck..
gs ingo ist offline   Mit Zitat antworten
Alt 13.08.2013, 09:44:45   #35
Pelike
Benutzer

Registriert seit: 24.05.2012
Ort: Raum Köln (Kerpen)
Alter: 35
Beiträge: 81
Baujahr: 1991
Kilometer: 48000
Standard

ingo ich habe zur noch noch einen Rahmen im Keller, falls du ihn tauschen musst.
__________________
Rechtschreibfehler sind künstlerische Freiheit!
Pelike ist offline   Mit Zitat antworten
Antwort

Lesezeichen


Forumregeln
Es ist dir nicht erlaubt, neue Themen zu verfassen.
Es ist dir nicht erlaubt, auf Beiträge zu antworten.
Es ist dir nicht erlaubt, Anhänge hochzuladen.
Es ist dir nicht erlaubt, deine Beiträge zu bearbeiten.

BB-Code ist an.
Smileys sind an.
[IMG] Code ist aus.
HTML-Code ist aus.

Gehe zu

Ähnliche Themen
Thema Autor Forum Antworten Letzter Beitrag
Bremsscheibe, ab wann Riefen zu tief? Damui Räder, Reifen und Bremsen 6 30.05.2011 15:04:40
Von tief zu hoch... BlaZn Fahrwerk 2 06.06.2010 10:33:20
Zieht nicht....was kanns sein Vergaser - Kraftstoff - Drosseln - Tuning 5 25.05.2005 18:12:03
Wie tief kann ich durch Wasser fahren Allgemeines 7 12.01.2003 19:00:41


Alle Zeitangaben in WEZ +1. Es ist jetzt 22:39:43 Uhr.


Powered by vBulletin® Version 3.8.9 (Deutsch)
Copyright ©2000 - 2026, vBulletin Solutions, Inc.
