Grommie · 14.02.2017, 22:50:34

Hallo zusammen!

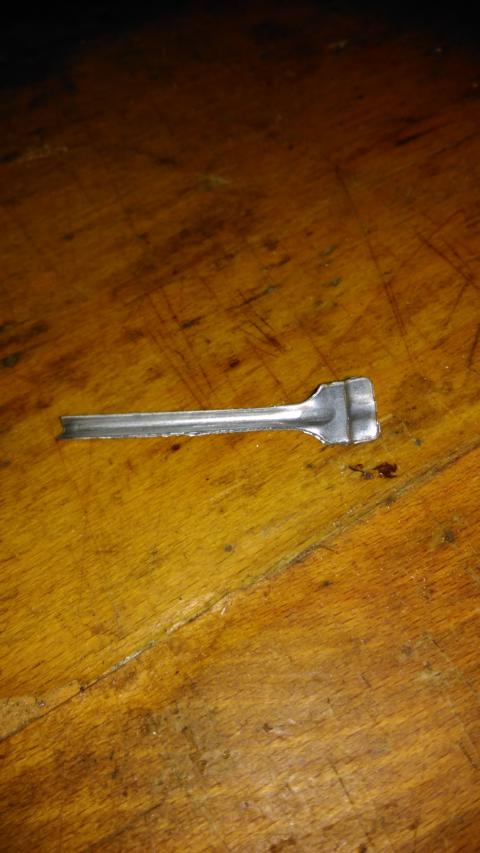

Mir ist letztens beim Birne wechseln dieser "Löffel" aus dem Scheinwerfer entgegengekommen. Weiß jemand, welche Funktion dieser erfüllte?

Oder werde ich damit jetzt evtl. jeden schon mit Abblendlicht blenden?

Campino · 15.02.2017, 07:52:10

Gute Frage.... Noch nie gesehen so ein Teil...

15.02.2017, 08:18:19

Ich hab gestern noch den Scheinwerfer offen gehabt um die Blinker wieder anzuschließen, aber so ein Ding hab ich nicht gesehen.

ZRX-Man · 15.02.2017, 09:41:23

Heb die GS-Lampe jetzt nocht mehr so im Kopf, aber könnte das die bzw. eine Seite der Halterung des Reflexionskörpers vor der Birne sein?

gs-schrauber · 15.02.2017, 09:57:02

Das gehört da nicht rein also alles gut.

**Saugwurmmensch** · 15.02.2017, 10:07:09

Hat der GS-Scheinwerfer nicht einen kleinen Parabolspiegel drin?
Das könnte eines der Ärmchen sein, die den Spiegel halten (dann wäre der Scheinwerfereinsatz reif für die Tonne).

klick

http://www.kfztech.de/kfztechnik/elo/licht/parabol.htm

ZRX-Man · 16.02.2017, 15:38:14

Ich fahre seit ungefähr 10 Jahren ohne den kleinen Reflektor/Spiegel/Pilz im Scheinwerfer rum, keinen TÜVer hats gestört...

AmigaHarry · 16.02.2017, 19:14:09

Der innere Gegenreflektor wird mit 2 solchen Spangen gehalten. Daher müsste der noch drinnen sein. In dem Fall sollte er ganz entfernt werden, sonst vibriert er gegen die Lampe und die mag das nicht lange.
Wenn er weg ist blendest du deswegen niemand, aber die Lichtausbeute wird ein bischen weniger........

caddy · 16.02.2017, 19:57:51

Hab extra bei meiner den org. Scheinwerfer inspiziert. Nix von Stegen oder sonstwas. Denke du wirst einen Ersatz drinne haben.

Grommie · 16.02.2017, 20:53:56

Ich hab da dabei nur diesen Halter herausgefischt, der Reflektor hat gefehlt.....

Wahrscheinlich hat der sich schon beim Vorbesitzer verabschiedet

AmigaHarry · 16.02.2017, 21:17:48

Zitat:

Zitat von caddy

Hab extra bei meiner den org. Scheinwerfer inspiziert. Nix von Stegen oder sonstwas. Denke du wirst einen Ersatz drinne haben.

Wurden nicht bei allen Modellen verbaut. Meine GS650G hatte einen, die GSX750EF wieder nicht. Wenn er verbaut ist, ist das kein Einsatz sondern fest mit dem Reflektor verbunden. Da die Stege aber sehr zart sind, kann man sie leicht abreissen.....
Im Bild kann man den ganz gut erkennen.....

Rennmäusle Suzi · 20.04.2017, 11:26:41

Hab auch mal eine Frage zum Innenleben bzw. den Bestandteilen des Scheinwerfers.

In der Explosionszeichnung https://www.cmsnl.com/suzuki-gs500e-...4.html#results ist als Nr. 4 ein Ring abgebildet, den ich bei mir so nirgends sehen kann. Wir hatten vor kurzem den Scheinwerfer offen und nichts dergleichen gefunden, nur den äußeren Chromring.

Ich frage deshalb, weil ich auch der Meinung bin, dass der Spalt zwischen Chromring und Scheinwerfer etwas groß ist, oder passt bei euch da auch größeres Insektenviehzeugs durch, das man beim Fahren ungewollt einsammelt? Man sieht auch ein bisschen den Kabelkram wenn man genau in den Spalt schaut.

Hat jemand evtl. ein Foto von den einzelnen Ringen oder einen Ersatzscheinwerfer da. bei dem man sieht ob es da außer dem Chromring noch einen weiteren Ring gibt?

Grüßle Sabse

AmigaHarry · 20.04.2017, 13:10:57

Der Ring ist auch bei dir verbaut - mit ihm ist es möglich den SW im Gehäuse zu verstellen. Ausserdem hält er den ganzen SW-Einsatz im Gehäuse - wäre er nicht da, würde dein SW durch die Gegend fliegen.....
Der Spalt muss sein, da sonst keine ausreichende Kühlung möglich ist - würde zum Abbrennen der Kabel und Stecker führen.

Rennmäusle Suzi · 21.04.2017, 16:02:55

Hallo AmigaHarry,

vielen Dank für die Aufklärung.
Das mit dem Spalt und der Kühlung klingt logisch

Ist dieser Ring denn überhaupt zu sehen, wenn man den Scheinwerfer ausbaut (nicht zerlegt), oder sitzt der dann versteckt unter dem Chromring?

Grüßle Sabse

AmigaHarry · 21.04.2017, 20:42:22

Den musst du sehen wenn du den ganzen Reflektoreinsatz rausnimmst (z.B. wie beim Lampewechseln).
